　　信号的调制与解调红外遥控信号是一连串的二进制脉冲码。为了使其在无线传输过程中免受其他红外信号的干扰，通常都是先将其调制在特定的载波频率上，然后再经红外发光二管发射出去，红外线接收装置则会滤除其他杂波只接收该特定频率的信号并将其还原成二进制脉冲码，也就是解调。下是红外线发射与接收的示意。1中没有信号发出的状态称为空号或0状态，按一定频率以脉冲方式发出信号的状态称为传号或1状态。在消费类电子产品的红外遥控系统中，红外信号的载波频率通常为30kHz--OkHz,标准的频率有30kHz33kHz36KHz、36.7kHz、38kHz、40kHz和56kHz,此范围内的其他频率也能被识别。

　　脚接的电容C3为脚的2倍以上为好。 弄清了LM567的基本组成后，再来分析8电路的工作过程。ICl是红外接收头，它接收1发出的红外线信号，接收的调制载波频率仍为38kHz，接收信号经ICl解调后，在其输出端OUT输出频率为f1的方波信号，只要将LM567的中心频率f01调到与发射端f1相同，即f01=fl，则当发射端发射时，LM567开始工作，脚由高电平变为低电平，该低电平使三管8550导通，在A点输出开关信号驱动D触发锁存器，再由它驱动各种开关电路工作。这样，只要按一下1电路的微动开关K，即发射红外线，接收电路4即可输出开关信号开通控制电路，再按一下开关K，控制开关信号关闭，这就完成了完整的控制功能。

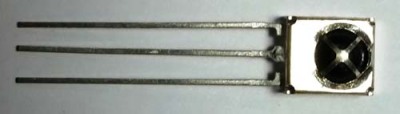

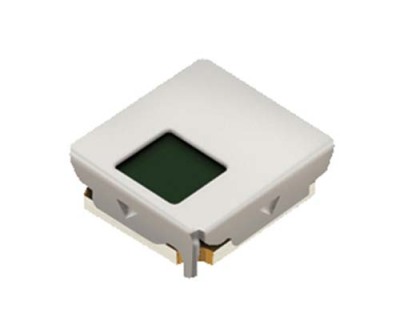

　　LED红外线接收头收到红外信号，然后将信号送到放大器和限幅器，限幅器的作用是把脉冲幅度控制在一定的水平内（因为LED红外线发射管的距离远近不确定），交流信号再进入带通滤波器（可通过30khz到60khz的负载波），然后通过解调电路和积分电路进入比较器，由比较器输出还原成发射端的信号波形。

　　对于NTC编码，由引导码、用户编码低位，用户编码高位、键数据编码、键数据编码反码五部分组成，引导码由一个9ms的载波波形和4.5ms的关断时间构成，它作为随后发射的码的引导，这样当接收系统是由微处理器构成的时候，能更有效地处理码的接收与检测及其它各项控制之间的时序关系。编码采用脉冲位置调制方式（PPM）。利用脉冲之间的时间间隔来区分“0”和“1”。每次8位的码被传送之后，它们的反码也被传送，减少了系统的误码率。数据0 可用“高电平0.56ms ＋低电平0.56ms”表示，数据1 可用“高电平0.56ms ＋低电平1.68ms”表示。
