TAPwmInit('S',4,'N','N')TA时钟设为SMCLK/4, 通道1、2均为低电平输出 TAPwmInit('A',1,'P',0)TA时钟设为ACLK,通道1高电平输出,通道2不用,被 禁用的PWM通道的输出管脚仍可作为普通IO口使用。 定时器TA设为增计数模式 外部输入(TACLK) 外部输入(TACLK取反) 设置PWM通道1的输出模式。 如果设置为高电平模式高电平PWM输出 从P1.2输出 (不同型号单片机可能不一样) 从P1.2输出 (不同型号单片机可能不一样) 如果设置为低电平模式 低电平PWM输出 从P1.2输出 (不同型号单片机可能不一样) 将定时器TA初始化成为PWM发生器 时钟源=SMCLK ; 无分频; 通道1和通道2均设为高电平模式。 通道1/2的PWM方波周期均设为500个时钟周期 1通道 有效200个时钟周期
上述所述的工作方式，称为频分制的编码方式。这种频分制工作方式，其优点是可实现多路控制，但缺点是电路复杂，对于路数不多的控制电路，因电路工作原理简单，对一般电子技术人员仍然是有用的5遥控接收解调电路为红外接收解调控制电路，中IC2是LM567。LM567是一种锁相环集成电路，采用8脚双列直插塑封装，工作电压为+4.75+9V，工作频率从直流到500kHz，静态电流约8mA。脚为输出端，静态时为高电平，是由内部的集电开路的三管构成，允许大灌电流为100mA。鉴于LM567的内部电路较复杂，这里仅介绍该电路的基本功能。LM567的、脚外接的电阻(R3+RP)和电容C4，决定了内部压控振荡器的中心频率脚接的电容C3、C4到地，形成滤波网络，其中脚的电容C2，决定锁相环路的捕捉带宽，电容值越大，环路带宽越窄。

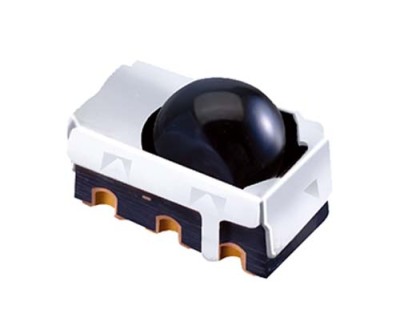

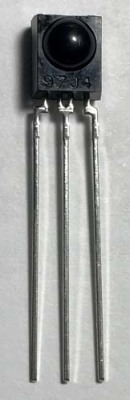

红外遥控传输协很多，不少大的电气公司，如NEC、Pliilips、Sharp、Sony 等，均制定有自己的红外线信号传输协议 红外线接收的解调电路--一体化的红外线接收头 前面曾经谈到，红外遥控信号是一连串的二进制脉冲码。为了使其在无线传输过棍中免受其他红外信号的干扰，通常都是先将其调制在特定的载波频率上，然后再经红外发光二管发射出去，而红外线接收装置则要滤除其他杂波，只接收该特定频率的信号并将其还原成二进制脉冲码，也就是解调。
红外线发射管采用的半导体材料通常是砷化镓（GaAs）、砷铝化镓（GaAlAs）等，以全透明或浅蓝色、黑色树脂封装。目前红外线发射管的应用主要是各类光电检测器的信号源，具体用在遥控、警报和无线通信等方面，如我们在电视遥控器这一类发射设备前端看到的暗红色半透明圆球器件就是LED红外发射管。
