　　测试发现，连续发送两包，第二包总是抓取不到？这是为啥呢？突然想起来，两包红外发送不能间隔太短，否则处理不过来，第 二包不识别，于是加大发送间隔，没有问题了。 测试发现有的控制器可以很好地进行控制，有的控制器接收误差太大（1、不识别，需要发送两次或者多次；2、误码率高，个别按键 识别为其它按键）。但是用同一款遥控器测试，就没有问题，能够很稳定的控制。 代码和遥控器的区别: 38K的占空比是1:2，不是网上说的1:3；

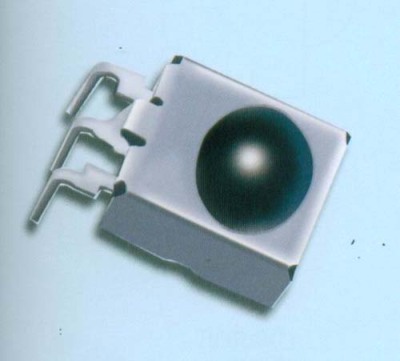

　　一般红外线接收头有VCC电源正极、GND电源负极、OUT输出端三个引脚。包装通常包括铁皮屏蔽和环氧树脂塑料包装，但形状不同，包括芯片、插件、鼻梁、草帽、圆柱体、半球等。不同制造商的接收头引脚顺序和外壳形状不同。

　　·发码顺序为先发低位再发高位 ·单键码 :头码 + 16位系统码 + 8位数据码 + 8位数据码反码 ·连续键码（发简码）:9ms高电平 + 2.25ms低电平 + 结束位 ·简码重复周期:108ms 引导码 + 系统码（16位）+ 数据码（8位）+ 数据码反码（8位）+ 结束码 引导码 + 系统码（16位）+ 数据码（8位）+ 数据码反码（8位）+ 结束码 9ms高电平 + 2.25ms低电平 + 结束位

　　f1对f0进行调制，所以IC2的脚的波形是断续的载波，该载波经红外发光二管发送到空间。电路中的关键点A、B、B波形如2所示，其中B是未调制的波形。在5中，选用了555电路作载波振荡器，其目的是说明电路的调制工作原理，即利用大家熟悉的555产生38kHz方波信号，再利用555的复位端脚作调制端，即当脚为高电平时，555是常规的方波振荡器；当脚为低电平时，555的脚处于低电平。脚的调制信号是由ICl的与非门的低频振荡器而获得。 在实际应用中，遥控发射器是3V电池供电，为此只需把555电路ICl剩余的两个与非门组成的38kHz取而代之所示。注意:这里未引用CMOS 4-2输入的“与非”门CD4011作5电路中的编码器和载波发生器，是因为CD4011作振荡产生方波信号时，属于模拟信号的应用。为了电路起振，其工作电压需4.5V以上，而74HC00的CMOS集成电路的工作电压为2V，所以使用3V电源，可以的工作。
