　　f1对f0进行调制，所以IC2的脚的波形是断续的载波，该载波经红外发光二管发送到空间。电路中的关键点A、B、B波形如2所示，其中B是未调制的波形。在5中，选用了555电路作载波振荡器，其目的是说明电路的调制工作原理，即利用大家熟悉的555产生38kHz方波信号，再利用555的复位端脚作调制端，即当脚为高电平时，555是常规的方波振荡器；当脚为低电平时，555的脚处于低电平。脚的调制信号是由ICl的与非门的低频振荡器而获得。 在实际应用中，遥控发射器是3V电池供电，为此只需把555电路ICl剩余的两个与非门组成的38kHz取而代之所示。注意:这里未引用CMOS 4-2输入的“与非”门CD4011作5电路中的编码器和载波发生器，是因为CD4011作振荡产生方波信号时，属于模拟信号的应用。为了电路起振，其工作电压需4.5V以上，而74HC00的CMOS集成电路的工作电压为2V，所以使用3V电源，可以的工作。

　　红外遥控系统主要分为调制、发射   和接收三部分，如下所示: 调制:红外遥控发射数据时采用调制的方式，即把数据和一定频率的载波进行“与”操作，这样可以提高发射效率和降低电源功耗。调制载波频率一般在 30khz 到 60khz 之间，大多数使用的是 38kHz，占空比 1/3 的方波， 这是由发射端所使用的 455kHz  晶振决定的。在发射端要对晶振进行整数分频，分频系数一般12，所以 455kHz÷12≈37.9 kHz≈38kHz。

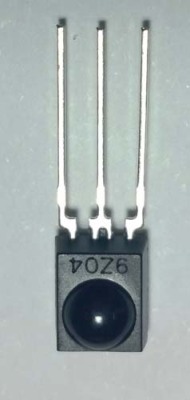

　　家用电器中的红外遥控装置就是LED红外线发射管和接收头的一个典型日常应用，它的优点是抗干扰性好，电路简单易实现，功耗小成本低等，现在几乎所有的家电遥控装置都是用的这种装置。

　　频分制编码的遥控发射器在红外发射端利用(彩电、VCD、DVD等)的红外编码通讯协议作编码器，对一般电子技术人员或业余爱好者来说，是难于实现的，但对路数不多的遥控发射电路，可以采用频分制的方法制作编码器，而对一路的遥控电路，还可以不用编码器，直接发射38kHz红外信号，即可达到控制的目的。是一种一路的红外遥控发射电路，在该电路中，使用了一片ICl高速CMOS型4-2输入的“与非”门74HC00集成电路，组成低频振荡器作编码信号(f1)，用IC2 555电路作载波振荡器，振荡频率为f0(38kHz)。
