　　红外遥控系统结构 红外遥控系统的主要部分为调制、发射和接收，如图1所示: 红外遥控是以调制的方式发射数据，就是把数据和一定频率的载波进行“与”操作，这样既可以提高发射效率又可以降低电源功耗。 调制载波频率一般在30khz到60khz之间，大多数使用的是38kHz，占空比1/3的方波，如图2所示，这是由发射端所使用的455kHz晶振决定的。在发射端要对晶振进行整数分频，分频系数一般取12，所以455kHz÷12≈37.9kHz≈38kHz。

　　红外接收管内部带了一个具有红外光敏感特征的PN节，属于光敏二管，但是它只对红外光有反应。无红外光时，光敏管不导通，有红外光时，光敏管导通形成光电流，并且在一定范围内电流随着红外光的强度的增强而增大。典型的红外接收管如图16-2所示。 这种红外发射和接收对管在小车、机器人避障以及红外循迹小车中有所应用，这部分内容在我们的KST-51开发板上并没有实现，但是属于红外部分的内容，所以我提供一个原理图给大家作为学之用，如图16-3所示。

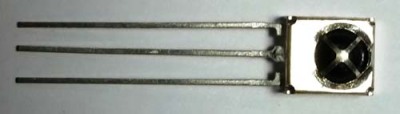

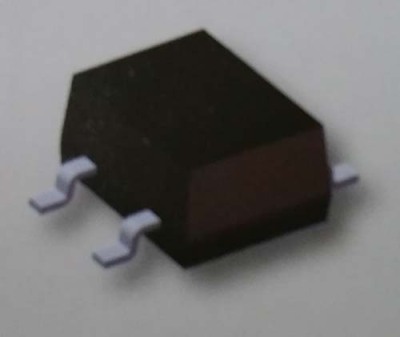

　　LED红外线接收头收到红外信号，然后将信号送到放大器和限幅器，限幅器的作用是把脉冲幅度控制在一定的水平内（因为LED红外线发射管的距离远近不确定），交流信号再进入带通滤波器（可通过30khz到60khz的负载波），然后通过解调电路和积分电路进入比较器，由比较器输出还原成发射端的信号波形。

　　信号的调制与解调红外遥控信号是一连串的二进制脉冲码。为了使其在无线传输过程中免受其他红外信号的干扰，通常都是先将其调制在特定的载波频率上，然后再经红外发光二管发射出去，红外线接收装置则会滤除其他杂波只接收该特定频率的信号并将其还原成二进制脉冲码，也就是解调。下是红外线发射与接收的示意。1中没有信号发出的状态称为空号或0状态，按一定频率以脉冲方式发出信号的状态称为传号或1状态。在消费类电子产品的红外遥控系统中，红外信号的载波频率通常为30kHz--OkHz,标准的频率有30kHz33kHz36KHz、36.7kHz、38kHz、40kHz和56kHz,此范围内的其他频率也能被识别。
