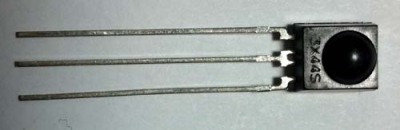

　　正常的通信来讲，接收端要首先对信号通过监测、放大、滤波、解调等等一系列电路处理，然后输出基带信号。但是红外通信的一体化接收头HS0038B，已经把这些电路集成到一起了，我们只需要把这个电路接上去，就可以直接输出我们所要的基带信号了，如图16-6所示。 由于红外接收头内部放大器的增益很大，很容易引起干扰，因此在接收头供电引脚上加上滤波电容，官方手册给的值是4.7uF，我们这里直接用的10uF，手册里还要求在供电引脚和电源之间串联100欧的电阻，进一步降低干扰。

　　红外发射和接收示意图，由信号发射和信号接收两部分组成，发射者将相应的数字信号，即我们的遥控代码加载到载波上，遥控代码一般采用二进制脉冲，各公司有自己的遥控代码和不同的传输协议方式。

　　找到了公共端，接下来，当然是要区分另外两只引出脚，即Vcc端和DATE端。很简单，我们只需比较两次测量结果的值，阻值小的那一次，红表笔接的是DATE端，黑表笔接的是Vcc端；反过来，阻值大的那一次，红表笔接的是Vcc端，黑表笔接的是DATE端。 在测量时，要注意两点。，要用手指遮挡住红外接收头的受光面，以免杂散光造成的干扰，导致误测；第二，由于两次测量结果的值十分接近，只有0.1－0.3KΩ的变化，因此，测量时，表笔一定要接触良好，待读数稳定后读取数值。

　　家电遥控器通信距离往往要求不高，而红外的成本比其他无线设备要低的多，所以家电遥控器应用中红外占据着一席之地。遥控器的基带通信协议很多，大概有几十种，常用的就有ITT协议、NEC协议、Sharp协议、Philips RC-5协议、Sony SIRC协议等。用的多的就是NEC协议了，因此我们KST-51开发板随板的遥控器直接采用NEC协议，我们这节课也以NEC协议标准来讲解一下。 NEC协议的数据格式包括了引导码、用户码、用户码(或者用户码反码)、按键键码和键码反码，一个停止位，停止位主要起隔离作用，一般不进行判断，编程时我们也不予理会。其中数据编码总共是4个字节32位，如图16-7所示。个字节是用户码，第二个字节可能也是用户码，或者是用户码的反码，具体由生产商决定，第三个字节就是当前按键的键数据码，而第四个字节是键数据码的反码，可用于对数据的纠错。
