　　发射控制和接收检测都是接到我们单片机的IO口上。 发射部分:当发射控制输出高电平时，三管Q1不导通，红外发射管L1不会发射红外信号；当发射控制输出低电平的时候，通过三管Q1导通让L1发出红外光。 接收部分:R4是一个电位器，也就是“传说”中的滑动变阻器。我们通过调整这个滑动变阻器给LM393的2脚一个阈值电压，这个电压值大小可以根据实际情况来确定。而红外光敏二管L2收到红外光的时候，会产生电流，并且随着红外光的从弱变强，电流会从小变大。当没有红外光或者说红外光很弱的时候，3脚的电压就会接近VCC，如果3脚比2脚的电压高的话，通过LM393比较器后，接收检测引脚输出一个高电平。当随着光强变大，电流变大，3脚的电压值等于VCC-I*R3，电压就会越来越小，当小到一定程度，比2脚的电压还小的时候，接收检测引脚就会变为低电平。

　　复位总线，获取存在脉冲，以启动一次读写操作 产生500us复位脉冲 等待存在脉冲结束 重新使能总中断 图上明明是DS18B20等待15us到60us，为什么要延时60us呢？举个例子，妈妈在做饭，告诉你大概5分钟到10分钟饭就可以吃了，那么我们什么时候去吃，能够对吃上饭呢？很明显，10分钟以后去吃肯定可以吃上饭。同样的道理，DS18B20等待大概是15us到60us，我们要读到这个存在脉冲，那么60us以后去读肯定可以读到。当然，不能延时太久，太久，超过75us，就可能读不到了，为什么是75us，大家自己思考一下。

　　LED红外线接收头收到红外信号，然后将信号送到放大器和限幅器，限幅器的作用是把脉冲幅度控制在一定的水平内（因为LED红外线发射管的距离远近不确定），交流信号再进入带通滤波器（可通过30khz到60khz的负载波），然后通过解调电路和积分电路进入比较器，由比较器输出还原成发射端的信号波形。

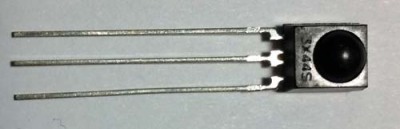

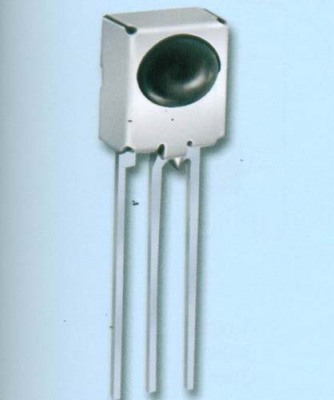

　　从左至右:1.GND(接地) 2.Vcc(供电) 3.Vout(信号输出) 工作原理:红外接收头一般可以接收 850~1100nm 波段的红外光，其中主要以接收 940nm 为主（因此配套红外发射管的时候好选择 940 的发射管）。PD 将红外发射管发射出来的光信号转换为微弱的电信号，此信号经由 IC 内部放大器进行放大，然后通过自动增益控制、带通滤波、解调变、波形整形后还原为遥控器发射出的原始编码，经由接收头的信号输出脚输入到电器上的编码识别电路。
