　　在原理图中，使用了基于低成本光电晶体管的光电耦合器PC817。红外线LED将由S1开关控制。当开关打开时，9V电池电源将通过限流电阻10k为LED提供电流。强度由R1电阻控制。如果我们改变值并降低电阻，LED的强度会很高，使晶体管增益很高。另一方面，晶体管是由内部红外LED控制的光电晶体管，当LED发出红外光时，光电晶体管将接触，VOUT将为0，关闭连接在其上的负载。根据数据表，晶体管的集电电流为50mA，R2提供VOUT5v，R2是一个上拉电阻。

　　光耦合器的技术参数主要有发光二管正向压降VF、正向电流IF、电流传输比CTR、输入级与输出级之间的缘电阻、集电-发射反向击穿电压V(BR)CEO、集电-发射饱和压降VCE(sat）。此外，在传输数字信号时还需考虑上升时间、下降时间、延迟时间和存储时间等参数。电流传输比是光耦合器的重要参数，通常用直流电流传输比来表示。当输出电压保持恒定时，它等于直流输出电流IC与直流输入电流IF的百分比。采用一只光敏三管的光耦合器，CTR的范围大多为20%～300%（如4N35），而PC817则为80%～160%，达林顿型光耦合器（如4N30）可达100%～5000%。这表明欲获得同样的输出电流，后者只需较小的输入电流。因此，CTR参数与晶体管的hFE有某种相似之处。线性光耦合器与普通光耦合器典型的CTR-IF特性曲线。

　　普通光耦合器的CTR-IF特性曲线呈非线性，在IF较小时的非线性失真尤为严重，因此它不适合传输模拟信号。线性光耦合器的CTR-IF特性曲线具有良好的线性度，特别是在传输小信号时，其交流电流传输比很接近于直流电流传输比CTR值。因此，它适合传输模拟电压或电流信号，能使输出与输入之间呈线性关系。这是其重要特性。

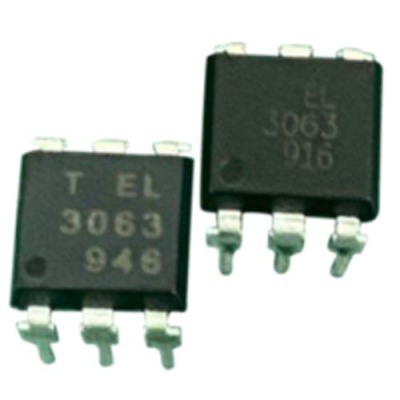

　　低导通输出型(输出低电平毫伏)。光开关输出型(导通电阻小于10)。功率输出类型(IGBT/MOSFET等的输出。).按封装形式可分为同轴式、双列直插式、TO封装式、扁平封装式、芯片封装式和光纤传输式。等等。按传输信号可分为数字光电耦合器(OC门输出型、图腾柱输出型、三态门输出型等。)和线性光电耦合器(低漂移型、高线性度型、宽带型、单电源型、双电源型等。).按速度可分为低速光电耦合器(光电晶体管和光电池的输出型)和高速光电耦合器(光电二管带信号处理电路或光敏集成电路的输出型)。
