　　脚接的电容C3为脚的2倍以上为好。 弄清了LM567的基本组成后，再来分析8电路的工作过程。ICl是红外接收头，它接收1发出的红外线信号，接收的调制载波频率仍为38kHz，接收信号经ICl解调后，在其输出端OUT输出频率为f1的方波信号，只要将LM567的中心频率f01调到与发射端f1相同，即f01=fl，则当发射端发射时，LM567开始工作，脚由高电平变为低电平，该低电平使三管8550导通，在A点输出开关信号驱动D触发锁存器，再由它驱动各种开关电路工作。这样，只要按一下1电路的微动开关K，即发射红外线，接收电路4即可输出开关信号开通控制电路，再按一下开关K，控制开关信号关闭，这就完成了完整的控制功能。

　　红外编解码解析 现有的红外遥控包括两种方式:PWM（脉冲宽度调制）和PPM（脉冲位置调制）。 两种形式编码的代表分别为NEC 和PHILIPS 的RC-5、RC-6 以及将来的RC-7。 PWM（脉冲宽度调制）:以发射红外载波的占空比代表“0”和“1”。为了节省能量，一般情况下，发射红外载波的时间固定，通过改变不发射载波的时间来改变占空比。例如常用的电视遥控器，使用NEC upd6121，其“0”为载波发射0.56ms,不发射0.56ms；其“1”为载波发射0.56ms,不发射1.68ms；此外，为了解码的方便，还有引导码，upd6121 的引导码为载波发射9ms，不发射4.5ms。upd6121 总共的编码长度为108ms。

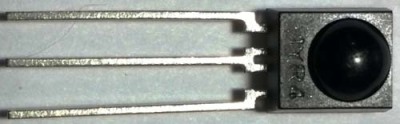

　　一体化红外接收头 红外信号收发系统的典型电路如图１所示，红外接收电路通常被厂家集成在一个元件中，成为一体化红外接收头。内部电路包括红外监测二管，放大器，限副器，带通滤波器，积分电路，比较器等。红外监测二管监测到红外信号，然后把信号送到放大器和限幅器，限幅器把脉冲幅度控制在一定的水平，而不论红外发射器和接收器的距离远近。交流信号进入带通滤波器，带通滤波器可以通过30khz到60khz的负载波，通过解调电路和积分电路进入比较器，比较器输出高低电平，还原出发射端的信号波形。注意输出的高低电平和发射端是反相的，这样的目的是为了提高接收的灵敏度。一体化红外接收头，如图4a、4b所示:

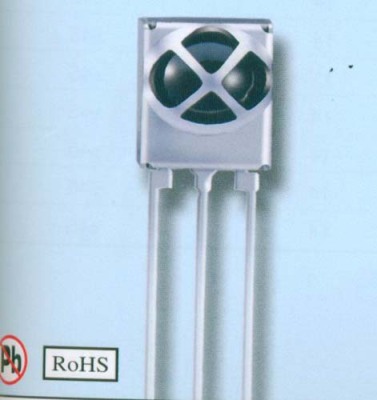

　　LED红外线接收头的种类也有很多，一般会有三个引脚，包括供电脚，接地和信号输出脚。通常生产厂家会将红外接收头和电路集成在一个组件中成为一个一体化的器件，其内部电路包括LED红外线接收头，放大器，限幅器，带通滤波器，积分电路和比较器等。
