　　我们前边学中断的时候，学到51单片机有外部中断0和外部中断1这两个外部中断。我们的红外接收引脚接到了P3.3引脚上，这个引脚的第二功能就是外部中断1。在寄存器TCON中的bit3和bit2这两位，是和外部中断1相关的两位。其中IE1是外部中断标志位，当外部中断发生后，这一位被自动置1，和定时器中断标志位TF相似，进入中断后会自动清零，也可以软件清零。bit2位是设置外部中断类型的，如果bit2位为0，那么只要P3.3为低电平就可以触发中断，如果bit2位为1，那么P3.3从高电平到低电平的下降沿发生才可以触发中断。此外，外部中断1使能位是EX1。那下面我们就把程序写出来，使用数码管把遥控器的用户码和键码显示出来。

　　红外线接收头是通过红外线发光二极管（LED）发射出去，红外发光二极管（红外发射管）内部构造与普通的发光二极管基本相同。LED红外线发射管必须与LED接收头搭配使用，因此在选型时要特别注意它们发射的红外光信号波长参数是否匹配（最好就从同一厂家订制），否则会影响接收的灵敏度。

　　在实际的通信领域，发出来的信号一般有较宽的频谱，而且都是在比较低的频率段分布大量的能量，所以称之为基带信号，这种信号是不适合直接在信道中传输的。为便于传输、提高抗干扰能力和有效的利用带宽，通常需要将信号调制到适合信道和噪声特性的频率范围内进行传输，这就叫做信号调制。在通信系统的接收端要对接收到的信号进行解调，恢复出原来的基带信号。这部分通信原理的内容，大家了解一下即可。 我们平时用到的红外遥控器里的红外通信，通常是使用38K左右的载波进行调制的，下面我把原理大概给大家介绍一下，了解一下，先看发送部分原理。

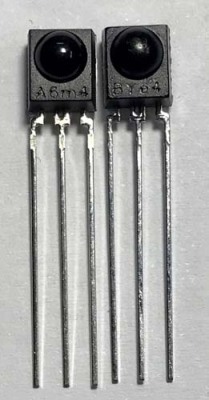

　　从左至右:1.GND(接地) 2.Vcc(供电) 3.Vout(信号输出) 工作原理:红外接收头一般可以接收 850~1100nm 波段的红外光，其中主要以接收 940nm 为主（因此配套红外发射管的时候好选择 940 的发射管）。PD 将红外发射管发射出来的光信号转换为微弱的电信号，此信号经由 IC 内部放大器进行放大，然后通过自动增益控制、带通滤波、解调变、波形整形后还原为遥控器发射出的原始编码，经由接收头的信号输出脚输入到电器上的编码识别电路。
