　　小结 利用电路，可以实现多路遥控器，即在发射端，将ICl组成的低频振荡器，其电路模式不变，只改变电阻R2，即可构成若干种R组成的多个频率不同的低频振荡器(即编码)，利用微动开关转接，38kHz的载波电路共用；在接收电路中，一体化红外接收头共用，再设置与接收端编码器相同个数的LM567锁相器和后级锁相驱动控制电路，各锁相环的振荡频率与各编码器的低频编码信号的频率对应相等。这样发射端按压不同的按钮，载波信号接入不同频率编码的调制信号时，在接收端，各对应的LM567的脚的电平会发生变化，从而形成多路控制信号。

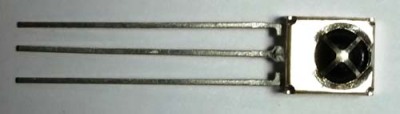

　　红外线接收头是通过红外线发光二极管（LED）发射出去，红外发光二极管（红外发射管）内部构造与普通的发光二极管基本相同。LED红外线发射管必须与LED接收头搭配使用，因此在选型时要特别注意它们发射的红外光信号波长参数是否匹配（最好就从同一厂家订制），否则会影响接收的灵敏度。

　　由于我们的红外调制信号是半双工的，而且同时空间只能允许一个信号源，所以我们红外的基带信号不适合在I2C或者SPI通信协议中进行的，我们前边提到过UART虽然是2条线，但是通信的时候，实际上一条线即可，所以红外可以在UART中进行通信。当然，这个通信也不是没有限制的，比如在HS0038B的数据手册中标明，要想让HS0038B识别到38K的红外信号，那么这个38K的载波要大于10个周期，这就限定了我们红外通信的基带信号的比特率不能高于3800，那如果把串口输出的信号直接用38K调制的话，波特率也就不能高于3800。当然还有很多其他基带协议可以利用红外来调制，下面我们介绍一种遥控器常用的红外通信协议——NEC协议。

　　仅仅是从free获得一个内存把数据打包然后放入TX链表。发送服务检查 TX链表是否有数据要发送，然后启动真实的数据发送。 首先发送引导码:9ms的载波发送和4.5ms关断。 设置timer时间=13us,每次IO口取反，计数2*9*38，然后关闭IO，定时4.5ms。 按Bit发送，先发送低Bit。发送完一个bit后，右移一位，同时计数加1。 设置timer时间=13us,每次IO口取反，计数2*21，然后关闭IO。
