　　小结 利用电路，可以实现多路遥控器，即在发射端，将ICl组成的低频振荡器，其电路模式不变，只改变电阻R2，即可构成若干种R组成的多个频率不同的低频振荡器(即编码)，利用微动开关转接，38kHz的载波电路共用；在接收电路中，一体化红外接收头共用，再设置与接收端编码器相同个数的LM567锁相器和后级锁相驱动控制电路，各锁相环的振荡频率与各编码器的低频编码信号的频率对应相等。这样发射端按压不同的按钮，载波信号接入不同频率编码的调制信号时，在接收端，各对应的LM567的脚的电平会发生变化，从而形成多路控制信号。

　　那么，如何简单而有效地区分接收头的脚位呢？本文告诉大家一个行之有效的方法:仅凭一块数字万用表，再加几分钟的时间，就可以地判别一体化红外接收头的脚位。而且，结果百分之百的正确！大家知道，一体化接收头有三只引出脚，分别是:Vcc端，接+5V；GND端，接地；DATE端，数据输出。在封装形式上，体积有大有小。一些有金属屏蔽罩，如:TL9408型；一些没有金属屏蔽罩，如:HS0038型。用数字表判别晶体三管的CBE，相信大家已很清楚。即，将数字表拨到晶体管档，先假设晶体三管的某一脚为基B，然后固定一只表笔在这个假设的基上，另一只表笔分别去碰触余下的两个电。如果两次测得的结果相近，则假设成立。且根据测量基时表笔的正负，可知被测管是p管或N管。同理，在用数字表判别红外接收头的三只引出脚时，首先，将数字表拨到欧姆档相应档位（注:笔者用的是200K档位），我们亦先假设其中一只脚为接GND端（即:接地端、亦叫公共端）。只不过，我们不用把表笔固定在这个假设的公共端上，而是直接用表笔去测量另外两只引出脚，即Vcc端和DATE端。如果数字表上没有数字显示，或者，显示的数字要么不稳定，要么渐变以至消失，则假设不成立。需重新假设另一个脚位为公共端，然后，再用数字表去测量另外两只引出脚，即Vcc端和DATE端。记住:当数字表上有测量结果显示，而且数字稳定不变时，先不要理会数字表上的值是多少，即刻调换表笔，重新测量一次。如果这一次测量的结果，同刚刚测量的结果相近时，那么，恭喜，假设成立！

　　红外编解码解析 现有的红外遥控包括两种方式:PWM（脉冲宽度调制）和PPM（脉冲位置调制）。 两种形式编码的代表分别为NEC 和PHILIPS 的RC-5、RC-6 以及将来的RC-7。 PWM（脉冲宽度调制）:以发射红外载波的占空比代表“0”和“1”。为了节省能量，一般情况下，发射红外载波的时间固定，通过改变不发射载波的时间来改变占空比。例如常用的电视遥控器，使用NEC upd6121，其“0”为载波发射0.56ms,不发射0.56ms；其“1”为载波发射0.56ms,不发射1.68ms；此外，为了解码的方便，还有引导码，upd6121 的引导码为载波发射9ms，不发射4.5ms。upd6121 总共的编码长度为108ms。

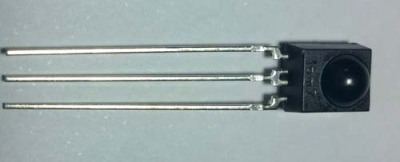

　　LED红外线接收头的种类也有很多，一般会有三个引脚，包括供电脚，接地和信号输出脚。通常生产厂家会将红外接收头和电路集成在一个组件中成为一个一体化的器件，其内部电路包括LED红外线接收头，放大器，限幅器，带通滤波器，积分电路和比较器等。
