参数:红外接收头有几个主要的参数 ，在这里简单介绍一下: 工作电压:现在市场上接收头 IC 设计的工作电压主要有以下几种:2.0V~6.5V,(此种为低电压，主要用于电池供电的红外接收头上)；2.7V~6.5V（是市场上大部分 IC 的设计，此种主要用于 3V 或 5V 供用的电子类产品）,4.5V~6.5V（主要用于家用电器类产品） 中心频率32.7KHZ(33KHZ),36.7KHZ(36KHZ),37.9KHZ(38KHZ),40KHZ,
下面通过示例明说通信的整个过程是如何工作的。 数据:假设发送的数据为0xA5，二进制表示:10100101。 编码:就是用一种符号表示码元0，另一种符号表示码元1，然后用两种符号分别代表码元0和码元1。现做如下规定，如图1.2所示。 码元0用560us的高电平和560us的低电平代替；码元1用560us的高电平和1680us的低电平代替，因此数据0xA5的编码结果如图1.3所示.调制:就是把编码数据放到一定频率的载波上面，即使用数据调制载波，形成一串脉冲信号。具体的定义在视频中由详细的解释。下面通过图1.4详细的说明调制的过程。 由图可以观察出，当有高电平的时候，形成载波信号，当为低电平的时候，无载波信号，通过高低电平的变化，产生一串脉冲信号，大家可以通过示波器观察自己产生的脉冲信号是否正确。 发送电路:主要是对脉冲信号的放大，和红外管对脉冲信号的发送，电路的设计有许多种，这里只简单列举一种，如图1.5所示.
TAPwmInit('S',4,'N','N')TA时钟设为SMCLK/4, 通道1、2均为低电平输出 TAPwmInit('A',1,'P',0)TA时钟设为ACLK,通道1高电平输出,通道2不用,被 禁用的PWM通道的输出管脚仍可作为普通IO口使用。 定时器TA设为增计数模式 外部输入(TACLK) 外部输入(TACLK取反) 设置PWM通道1的输出模式。 如果设置为高电平模式高电平PWM输出 从P1.2输出 (不同型号单片机可能不一样) 从P1.2输出 (不同型号单片机可能不一样) 如果设置为低电平模式 低电平PWM输出 从P1.2输出 (不同型号单片机可能不一样) 将定时器TA初始化成为PWM发生器 时钟源=SMCLK ; 无分频; 通道1和通道2均设为高电平模式。 通道1/2的PWM方波周期均设为500个时钟周期 1通道 有效200个时钟周期

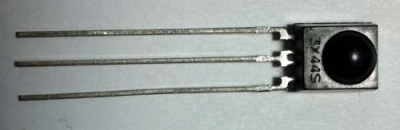

LED红外线接收头的种类也有很多，一般会有三个引脚，包括供电脚，接地和信号输出脚。通常生产厂家会将红外接收头和电路集成在一个组件中成为一个一体化的器件，其内部电路包括LED红外线接收头，放大器，限幅器，带通滤波器，积分电路和比较器等。
