　　TAPwmInit('S',4,'N','N')TA时钟设为SMCLK/4, 通道1、2均为低电平输出 TAPwmInit('A',1,'P',0)TA时钟设为ACLK,通道1高电平输出,通道2不用,被 禁用的PWM通道的输出管脚仍可作为普通IO口使用。 定时器TA设为增计数模式 外部输入(TACLK) 外部输入(TACLK取反) 设置PWM通道1的输出模式。 如果设置为高电平模式高电平PWM输出 从P1.2输出 (不同型号单片机可能不一样) 从P1.2输出 (不同型号单片机可能不一样) 如果设置为低电平模式 低电平PWM输出 从P1.2输出 (不同型号单片机可能不一样) 将定时器TA初始化成为PWM发生器 时钟源=SMCLK ; 无分频;  通道1和通道2均设为高电平模式。 通道1/2的PWM方波周期均设为500个时钟周期 1通道 有效200个时钟周期

　　电路，用来接收图16-5电路发送出来的波形，当HS0038监测到有38K的红外信号时，就会在OUT引脚输出低电平，当没有38K的时候，OUT引脚就会输出高电平。那我们把OUT引脚接到单片机的IO口上，通过编程，就可以获取红外通信发过来的数据了。 OUT引脚输出的数据是不是又恢复成为基带信号数据了呢？那我们单片机在接收这个基带信号数据的时候，如何判断接收到的是什么数据，应该遵循什么协议呢？像我们前边学到的UART、I2C、SPI等通信协议都是基带通信的通信协议，而红外的38K仅仅是对基带信号进行调制解调，让信号更适合在信号中传输。

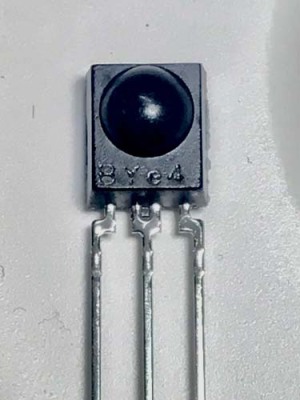

　　从左至右:1.GND(接地) 2.Vcc(供电) 3.Vout(信号输出) 工作原理:红外接收头一般可以接收 850~1100nm 波段的红外光，其中主要以接收 940nm 为主（因此配套红外发射管的时候好选择 940 的发射管）。PD 将红外发射管发射出来的光信号转换为微弱的电信号，此信号经由 IC 内部放大器进行放大，然后通过自动增益控制、带通滤波、解调变、波形整形后还原为遥控器发射出的原始编码，经由接收头的信号输出脚输入到电器上的编码识别电路。

　　LED红外线接收头的种类也有很多，一般会有三个引脚，包括供电脚，接地和信号输出脚。通常生产厂家会将红外接收头和电路集成在一个组件中成为一个一体化的器件，其内部电路包括LED红外线接收头，放大器，限幅器，带通滤波器，积分电路和比较器等。
