　　复位总线，获取存在脉冲，以启动一次读写操作 产生500us复位脉冲 等待存在脉冲结束 重新使能总中断 图上明明是DS18B20等待15us到60us，为什么要延时60us呢？举个例子，妈妈在做饭，告诉你大概5分钟到10分钟饭就可以吃了，那么我们什么时候去吃，能够对吃上饭呢？很明显，10分钟以后去吃肯定可以吃上饭。同样的道理，DS18B20等待大概是15us到60us，我们要读到这个存在脉冲，那么60us以后去读肯定可以读到。当然，不能延时太久，太久，超过75us，就可能读不到了，为什么是75us，大家自己思考一下。

　　这里买的就行，我买了两种一种贵的一种便宜的，结果一样。下面聊聊 怎么发射红外。 PWM波形没必要1:2，1:1也是可以的； 我刚开始用的100ma的红外管，结果不行，后来换成1A的红外管，可以； 实现由很多种方案，简单的就是PWM+定时器。 我为了减少资源，就用了一个 定时器模拟PWM，同时实现计时功能； 说说我的设计思路: 我有8路红外发射； 由于硬件设计导致不是的IO口是PWM输出口，因此用定时器+IO模拟PWM；

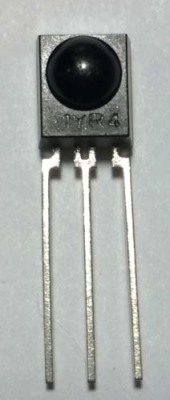

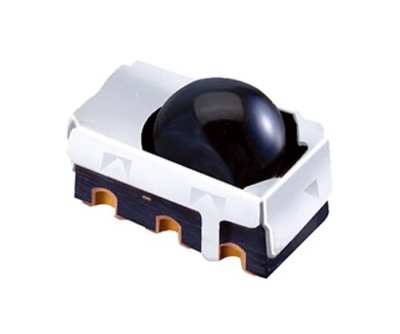

　　红外接收，红外接收头的主要参数。红外线接收头的主要参数包括工作电流/电压，接收距离，接收角度等。接收距离为铁壳和环氧树脂，抗干扰能力弱，产品设计时接收面无遮挡，接收距离相当好。

　　f1对f0进行调制，所以IC2的脚的波形是断续的载波，该载波经红外发光二管发送到空间。电路中的关键点A、B、B波形如2所示，其中B是未调制的波形。在5中，选用了555电路作载波振荡器，其目的是说明电路的调制工作原理，即利用大家熟悉的555产生38kHz方波信号，再利用555的复位端脚作调制端，即当脚为高电平时，555是常规的方波振荡器；当脚为低电平时，555的脚处于低电平。脚的调制信号是由ICl的与非门的低频振荡器而获得。 在实际应用中，遥控发射器是3V电池供电，为此只需把555电路ICl剩余的两个与非门组成的38kHz取而代之所示。注意:这里未引用CMOS 4-2输入的“与非”门CD4011作5电路中的编码器和载波发生器，是因为CD4011作振荡产生方波信号时，属于模拟信号的应用。为了电路起振，其工作电压需4.5V以上，而74HC00的CMOS集成电路的工作电压为2V，所以使用3V电源，可以的工作。
