　　红外遥控系统主要分为调制、发射   和接收三部分，如下所示: 调制:红外遥控发射数据时采用调制的方式，即把数据和一定频率的载波进行“与”操作，这样可以提高发射效率和降低电源功耗。调制载波频率一般在 30khz 到 60khz 之间，大多数使用的是 38kHz，占空比 1/3 的方波， 这是由发射端所使用的 455kHz  晶振决定的。在发射端要对晶振进行整数分频，分频系数一般12，所以 455kHz÷12≈37.9 kHz≈38kHz。

　　在脉冲位置编偶方式下，每一位二进制数所占用的时间是一样的，只是传号脉冲的位置有所不同。空号在前、传号在后的表示“1”，传号在前、空号在后的表示“0”。下是采用脉冲位置编码方式对“0”和“1”进行编码的示意。 PWM(脉冲宽度编码)方式 脉冲宽度编码方式是根号脉冲的宽度来区别二进制数的“0”和“1”的。 传号脉冲宽的是“1”，传号脉冲窄的是“0”，而每位二进制数之间则用等宽的空号来进行分隔。下是用脉冲宽度编码方式对“0”和“1”进行编码的示意。

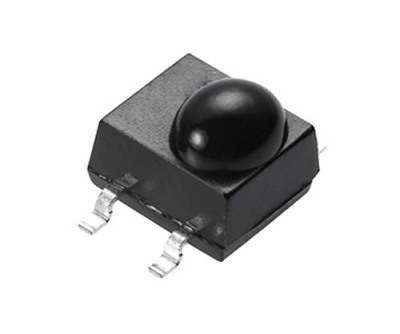

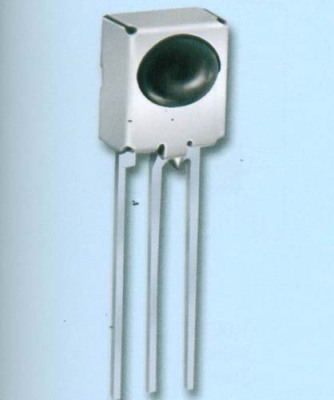

　　LED红外线接收头收到红外信号，然后将信号送到放大器和限幅器，限幅器的作用是把脉冲幅度控制在一定的水平内（因为LED红外线发射管的距离远近不确定），交流信号再进入带通滤波器（可通过30khz到60khz的负载波），然后通过解调电路和积分电路进入比较器，由比较器输出还原成发射端的信号波形。

　　下面通过示例明说通信的整个过程是如何工作的。 数据:假设发送的数据为0xA5，二进制表示:10100101。 编码:就是用一种符号表示码元0，另一种符号表示码元1，然后用两种符号分别代表码元0和码元1。现做如下规定，如图1.2所示。 码元0用560us的高电平和560us的低电平代替；码元1用560us的高电平和1680us的低电平代替，因此数据0xA5的编码结果如图1.3所示.调制:就是把编码数据放到一定频率的载波上面，即使用数据调制载波，形成一串脉冲信号。具体的定义在视频中由详细的解释。下面通过图1.4详细的说明调制的过程。 由图可以观察出，当有高电平的时候，形成载波信号，当为低电平的时候，无载波信号，通过高低电平的变化，产生一串脉冲信号，大家可以通过示波器观察自己产生的脉冲信号是否正确。 发送电路:主要是对脉冲信号的放大，和红外管对脉冲信号的发送，电路的设计有许多种，这里只简单列举一种，如图1.5所示.
