　　红外编解码解析 现有的红外遥控包括两种方式:PWM（脉冲宽度调制）和PPM（脉冲位置调制）。 两种形式编码的代表分别为NEC 和PHILIPS 的RC-5、RC-6 以及将来的RC-7。 PWM（脉冲宽度调制）:以发射红外载波的占空比代表“0”和“1”。为了节省能量，一般情况下，发射红外载波的时间固定，通过改变不发射载波的时间来改变占空比。例如常用的电视遥控器，使用NEC upd6121，其“0”为载波发射0.56ms,不发射0.56ms；其“1”为载波发射0.56ms,不发射1.68ms；此外，为了解码的方便，还有引导码，upd6121 的引导码为载波发射9ms，不发射4.5ms。upd6121 总共的编码长度为108ms。

　　红外发射和接收示意图，由信号发射和信号接收两部分组成，发射者将相应的数字信号，即我们的遥控代码加载到载波上，遥控代码一般采用二进制脉冲，各公司有自己的遥控代码和不同的传输协议方式。

　　红外遥控系统结构 红外遥控系统的主要部分为调制、发射和接收，如图1所示: 红外遥控是以调制的方式发射数据，就是把数据和一定频率的载波进行“与”操作，这样既可以提高发射效率又可以降低电源功耗。 调制载波频率一般在30khz到60khz之间，大多数使用的是38kHz，占空比1/3的方波，如图2所示，这是由发射端所使用的455kHz晶振决定的。在发射端要对晶振进行整数分频，分频系数一般取12，所以455kHz÷12≈37.9kHz≈38kHz。

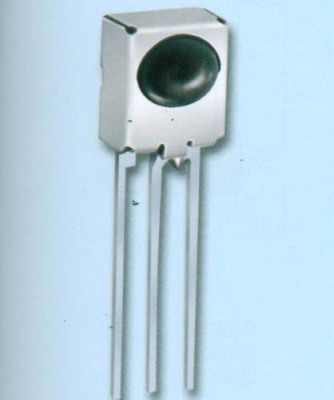

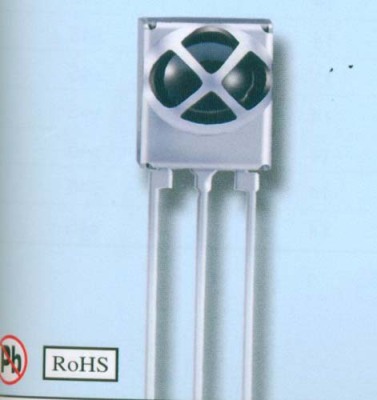

　　一体化红外接收头 红外信号收发系统的典型电路如图１所示，红外接收电路通常被厂家集成在一个元件中，成为一体化红外接收头。内部电路包括红外监测二管，放大器，限副器，带通滤波器，积分电路，比较器等。红外监测二管监测到红外信号，然后把信号送到放大器和限幅器，限幅器把脉冲幅度控制在一定的水平，而不论红外发射器和接收器的距离远近。交流信号进入带通滤波器，带通滤波器可以通过30khz到60khz的负载波，通过解调电路和积分电路进入比较器，比较器输出高低电平，还原出发射端的信号波形。注意输出的高低电平和发射端是反相的，这样的目的是为了提高接收的灵敏度。一体化红外接收头，如图4a、4b所示:
