　　频分制编码的遥控发射器在红外发射端利用(彩电、VCD、DVD等)的红外编码通讯协议作编码器，对一般电子技术人员或业余爱好者来说，是难于实现的，但对路数不多的遥控发射电路，可以采用频分制的方法制作编码器，而对一路的遥控电路，还可以不用编码器，直接发射38kHz红外信号，即可达到控制的目的。是一种一路的红外遥控发射电路，在该电路中，使用了一片ICl高速CMOS型4-2输入的“与非”门74HC00集成电路，组成低频振荡器作编码信号(f1)，用IC2 555电路作载波振荡器，振荡频率为f0(38kHz)。

　　3a和3b是LED的驱动电路，3a是简单电路，选用元件时要注意三管的开关速度要快，还要考虑到LED的正向电流和反向漏电流，一般流过LED的大正向电流为100mA，电流越大，其发射的波形强度越大。 电路有一点缺陷，当电池电压下降时，流过LED的电流会降低，发射波形强度降低，遥控距离就会变小。 所示的射输出电路可以解决这个问题，两个二管把三级管基电压钳位在1.2V左右，因此三级管发射电压固定在0.6V左右，发射电流IE基本不变，根据IE≈IC,所以流过LED的电流也基本不变，这样了当电池电压降低时还可以一定的遥控距离。

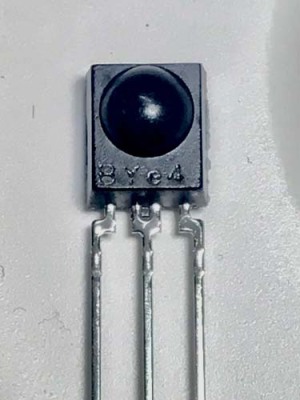

　　LED红外线接收头收到红外信号，然后将信号送到放大器和限幅器，限幅器的作用是把脉冲幅度控制在一定的水平内（因为LED红外线发射管的距离远近不确定），交流信号再进入带通滤波器（可通过30khz到60khz的负载波），然后通过解调电路和积分电路进入比较器，由比较器输出还原成发射端的信号波形。

　　脚接的电容C3为脚的2倍以上为好。 弄清了LM567的基本组成后，再来分析8电路的工作过程。ICl是红外接收头，它接收1发出的红外线信号，接收的调制载波频率仍为38kHz，接收信号经ICl解调后，在其输出端OUT输出频率为f1的方波信号，只要将LM567的中心频率f01调到与发射端f1相同，即f01=fl，则当发射端发射时，LM567开始工作，脚由高电平变为低电平，该低电平使三管8550导通，在A点输出开关信号驱动D触发锁存器，再由它驱动各种开关电路工作。这样，只要按一下1电路的微动开关K，即发射红外线，接收电路4即可输出开关信号开通控制电路，再按一下开关K，控制开关信号关闭，这就完成了完整的控制功能。
