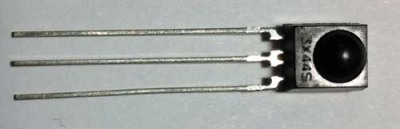

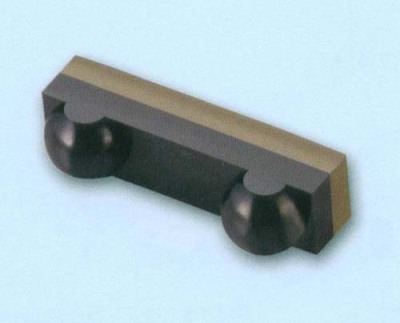

　　工作电流:静态电流 接纳间隔:这个普通都是消费厂家依自已的测试来停止标识的 ,无实践比照意义，主要还是看能否在自已机台上测试效果。 引脚:接纳头普通有三种脚位。 从左至右:1.GND(接地) 2.Vcc(供电) 3.Vout(信号输出) LED红外接收头工作原理:红外接纳头普通能够接纳 850~1100nm 波段的红外光，其中主要以接纳 940nm 为主（因而配套红外发射管的时分好选择 940 的发射管）。PD 将红外发射管发射出来的光信号转换为微小的电信号，此信号经由 IC 内部放大器停止放大，然后经过自动增益控制、带通滤波、解调变、波形整形后复原为遥控器发射出的原始编码，经由接纳头的信号输出脚输入到电器上的编码辨认电路。

　　红外发射和接收示意图，由信号发射和信号接收两部分组成，发射者将相应的数字信号，即我们的遥控代码加载到载波上，遥控代码一般采用二进制脉冲，各公司有自己的遥控代码和不同的传输协议方式。

　　NEC协议数据格式 这个NEC协议，表示数据的方式不像我们之前学过的比如uart那样直观，而是每一位数据本身也需要进行编码，编码后再进行载波调制。 引导码:9ms的载波+4.5ms的空闲。 比特值“0”:560us的载波+560us的空闲。 比特值“1”:560us的载波+1.68ms的空闲。 我们就能看明白了，前面黑乎乎的一段，是引导码的9ms载波，紧接着是引导码的4.5ms的空闲，而后边的数据码，是众多载波和空闲交叉，它们的长短就由其要传递的具体数据来决定。我们的HS0038B这个红外一体化接收头，当收到有载波的信号的时候，会输出一个低电平，空闲的时候会输出高电平，我们用逻辑分析仪抓出来一个红外按键通过HS0038解码后的图形来了解一下，如图16-8所示。

　　红外遥控器按键编码 先是9ms载波加4.5ms空闲的起始码，数据码是低位在前，高位在后，数据码个字节是8组560us的载波加560us的空闲，也就是0x00，第二个字节是8组560us的载波加1.68ms的空闲，可以看出来是0xFF，这两个字节就是用户码和用户码的反码。按键的键码二进制是0x0B，反码就是0xF3，跟了一个560us载波停止位。对于我们的遥控器来说，不同的按键，就是键码和键码反码的区分，用户码是一样的。这样我们就可以通过单片机的程序，把当前的按键的键码给解出来。
