　　红外遥控系统结构 红外遥控系统的主要部分为调制、发射和接收，如图1所示: 红外遥控是以调制的方式发射数据，就是把数据和一定频率的载波进行“与”操作，这样既可以提高发射效率又可以降低电源功耗。 调制载波频率一般在30khz到60khz之间，大多数使用的是38kHz，占空比1/3的方波，如图2所示，这是由发射端所使用的455kHz晶振决定的。在发射端要对晶振进行整数分频，分频系数一般取12，所以455kHz÷12≈37.9kHz≈38kHz。

　　红外遥控器按键编码 先是9ms载波加4.5ms空闲的起始码，数据码是低位在前，高位在后，数据码个字节是8组560us的载波加560us的空闲，也就是0x00，第二个字节是8组560us的载波加1.68ms的空闲，可以看出来是0xFF，这两个字节就是用户码和用户码的反码。按键的键码二进制是0x0B，反码就是0xF3，跟了一个560us载波停止位。对于我们的遥控器来说，不同的按键，就是键码和键码反码的区分，用户码是一样的。这样我们就可以通过单片机的程序，把当前的按键的键码给解出来。

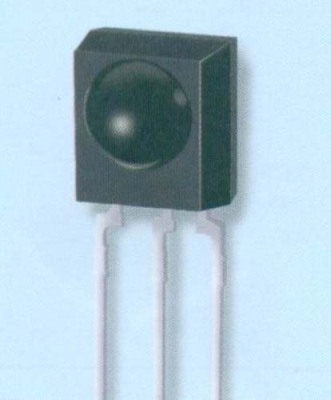

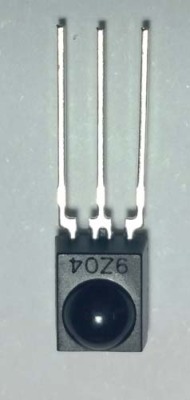

　　红外接收头就有红外光电二极管。这时，通过扩展等一系列工程，最终将信号调整为电流信号，转换为必要的遥控代码，输出相应的功能。接收头容易受到外部信号的干扰，特别是红外线，因此在接收头的供电两端加上过滤电容器，即VCC和GND之间连接电解电容器和瓷器电容器，容量大小是制造商提供的数据。

　　如果想发送的在远一些，信号更加强一些，建议电路选择成二级放大。 接收电路与解调:为了减少干扰，采用便宜地一体化接收头HS0038,接收的频率是38khz左右，周期为26us，使用它完成对调制后的脉冲信号进行放大、检波、整形得到TTL电平的编码信号，即图1.3所示。具体电路如下。 解码:通过对高低电平的时间判断就会得到二进制的01序列，具体的判断算法有许多种，下面说明常见的高电平时间判断法
