　　NEC协议数据格式 这个NEC协议，表示数据的方式不像我们之前学过的比如uart那样直观，而是每一位数据本身也需要进行编码，编码后再进行载波调制。 引导码:9ms的载波+4.5ms的空闲。 比特值“0”:560us的载波+560us的空闲。 比特值“1”:560us的载波+1.68ms的空闲。 我们就能看明白了，前面黑乎乎的一段，是引导码的9ms载波，紧接着是引导码的4.5ms的空闲，而后边的数据码，是众多载波和空闲交叉，它们的长短就由其要传递的具体数据来决定。我们的HS0038B这个红外一体化接收头，当收到有载波的信号的时候，会输出一个低电平，空闲的时候会输出高电平，我们用逻辑分析仪抓出来一个红外按键通过HS0038解码后的图形来了解一下，如图16-8所示。

　　红外线接收头是通过红外线发光二极管（LED）发射出去，红外发光二极管（红外发射管）内部构造与普通的发光二极管基本相同。LED红外线发射管必须与LED接收头搭配使用，因此在选型时要特别注意它们发射的红外光信号波长参数是否匹配（最好就从同一厂家订制），否则会影响接收的灵敏度。

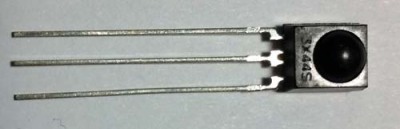

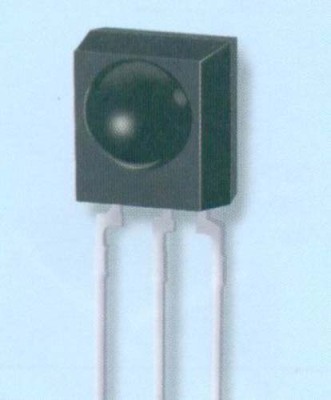

　　工作电流:静态电流 接纳间隔:这个普通都是消费厂家依自已的测试来停止标识的 ,无实践比照意义，主要还是看能否在自已机台上测试效果。 引脚:接纳头普通有三种脚位。 从左至右:1.GND(接地) 2.Vcc(供电) 3.Vout(信号输出) LED红外接收头工作原理:红外接纳头普通能够接纳 850~1100nm 波段的红外光，其中主要以接纳 940nm 为主（因而配套红外发射管的时分好选择 940 的发射管）。PD 将红外发射管发射出来的光信号转换为微小的电信号，此信号经由 IC 内部放大器停止放大，然后经过自动增益控制、带通滤波、解调变、波形整形后复原为遥控器发射出的原始编码，经由接纳头的信号输出脚输入到电器上的编码辨认电路。

　　LED选择地址线3 LED总使能引脚 数码管显示字符转换表 数码管显示缓冲区 T0重载值的高字节 T0重载值的低字节 初始化红外功能 配置T0定时1ms 配置T0中断为高优先级 接收到红外数据时刷新显示 定时器计数频率 计算所需的计数值 计算定时器重载值 修正中断响应延时造成的误差 定时器重载值拆分为高低字节 清零T0的控制位 配置T0为模式1 加载T0重载值定时器重新加载重载值 TL0 = T0RL; //LED数码管动态扫描 P0 = 0xFF;                //关闭段选位，显示消隐 位选索引值赋值到P1口低3位 P0 = LedBuff[iled];       //相应显示缓冲区的值赋值到P0口 if (iled < 5)             //位选索引0-5循环，因有6个数码管 c文件程序的主要功能就是把获取到的红外遥控器的用户码和键码信息，传送到数码管上显示出来，并且通过定时器0的1ms中断进行数码管的动态刷新。不知道大家经过试验发现没有，当我们按下遥控器按键的时候，数码管显示的数字会闪烁，这是什么原因呢？单片机的程序都是顺序执行的，一旦我们按下遥控器按键，我们的程序就会进入遥控器解码段，而这个解码段的时间比较长，要几十个毫秒，而我们的数码管动态刷新间隔超过了10ms后就会有闪烁的感觉了，因此这个闪烁主要是由于我们程序执行红外解码时，延误了数码管动态刷新造成的。
