　　小结 利用电路，可以实现多路遥控器，即在发射端，将ICl组成的低频振荡器，其电路模式不变，只改变电阻R2，即可构成若干种R组成的多个频率不同的低频振荡器(即编码)，利用微动开关转接，38kHz的载波电路共用；在接收电路中，一体化红外接收头共用，再设置与接收端编码器相同个数的LM567锁相器和后级锁相驱动控制电路，各锁相环的振荡频率与各编码器的低频编码信号的频率对应相等。这样发射端按压不同的按钮，载波信号接入不同频率编码的调制信号时，在接收端，各对应的LM567的脚的电平会发生变化，从而形成多路控制信号。

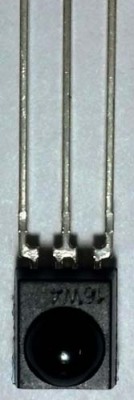

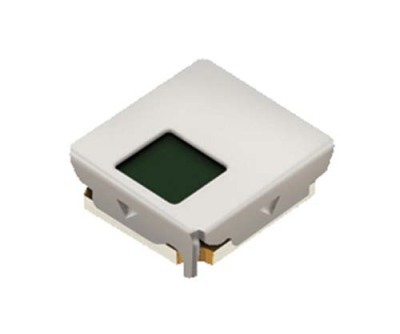

　　一般红外线接收头有VCC电源正极、GND电源负极、OUT输出端三个引脚。包装通常包括铁皮屏蔽和环氧树脂塑料包装，但形状不同，包括芯片、插件、鼻梁、草帽、圆柱体、半球等。不同制造商的接收头引脚顺序和外壳形状不同。

　　红外遥控系统结构 红外遥控系统的主要部分为调制、发射和接收，如图1所示: 红外遥控是以调制的方式发射数据，就是把数据和一定频率的载波进行“与”操作，这样既可以提高发射效率又可以降低电源功耗。 调制载波频率一般在30khz到60khz之间，大多数使用的是38kHz，占空比1/3的方波，如图2所示，这是由发射端所使用的455kHz晶振决定的。在发射端要对晶振进行整数分频，分频系数一般取12，所以455kHz÷12≈37.9kHz≈38kHz。

　　这个电路用于避障的时候，发射管先发送红外信号，红外信号会随着传送距离的加大逐渐衰减，如果遇到障碍物，就会形成红外反射。当反射回来的信号比较弱时，光敏二管L2接收的红外光较弱，比较器LM393的3脚电压高于2脚电压，接收检测引脚输出高电平，说明障碍物比较远；当反射回来的信号比较强，接收检测引脚输出低电平，说明障碍物比较近了。 用于小车循迹的时候，要有黑和白的轨道。当红外信号发送到黑轨道时，黑因为吸光能力比较强，红外信号发送出去后就会被吸收掉，反射部分很微弱。白轨道就会把大部分红外信号返回来。通常情况下的循迹小车，需要应用多个红外模块同时检测，从多个角度判断轨道，根据判断的结果来调整小车使其按照正常循迹前行。
