　　那在原理上，我们如何从电路的角度去实现这个功能呢？ 红外发射原理图 38K载波，我们可以用455K晶振，经过12分频得到37.91K，也可以由时基电路NE555来产生，或者使用单片机的PWM来产生。当信号输出引脚输出高电平时，Q2截止，不管38K载波信号如何控制Q1，右侧的竖向支路都不会导通，红外管L1不会发送信息。当信号输出是低电平的时候，那么38K载波就会通过Q1释放出来，在L1上产生38K的载波信号。这里要说明的是，大多数家电遥控器的38K的占空比是1/3，也有1/2的，但是相对少一些。

　　发射控制和接收检测都是接到我们单片机的IO口上。 发射部分:当发射控制输出高电平时，三管Q1不导通，红外发射管L1不会发射红外信号；当发射控制输出低电平的时候，通过三管Q1导通让L1发出红外光。 接收部分:R4是一个电位器，也就是“传说”中的滑动变阻器。我们通过调整这个滑动变阻器给LM393的2脚一个阈值电压，这个电压值大小可以根据实际情况来确定。而红外光敏二管L2收到红外光的时候，会产生电流，并且随着红外光的从弱变强，电流会从小变大。当没有红外光或者说红外光很弱的时候，3脚的电压就会接近VCC，如果3脚比2脚的电压高的话，通过LM393比较器后，接收检测引脚输出一个高电平。当随着光强变大，电流变大，3脚的电压值等于VCC-I*R3，电压就会越来越小，当小到一定程度，比2脚的电压还小的时候，接收检测引脚就会变为低电平。

　　LED红外线接收头收到红外信号，然后将信号送到放大器和限幅器，限幅器的作用是把脉冲幅度控制在一定的水平内（因为LED红外线发射管的距离远近不确定），交流信号再进入带通滤波器（可通过30khz到60khz的负载波），然后通过解调电路和积分电路进入比较器，由比较器输出还原成发射端的信号波形。

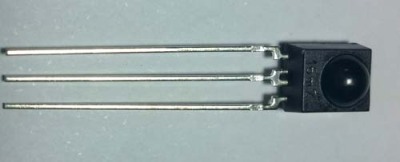

　　不同红外接收头，其Vcc端和DATA端的阻值是不一样的；但相同的红外接收头，其Vcc端和DATA端的阻值是接近的；彼此从20多KΩ到40多KΩ不等。如果你手中有一体化红外接收头，且已经知道其脚位的话，不妨用此方法比较验一下，真伪即辨。 经实际测试,两次的测量值的差距小,我的指针式万用表根本测不出差别,高精度数字式表在合适量程内测量. 红外接收头科普及代换注意事项 采用环氧树脂封装，可滤除可见光干扰的，不易受环境光干扰，而且可以抑制非控制信号的脉冲输出。采用环氧树脂封装，外加铁壳的红外接收头还能够有效得电磁干扰，使一体化的红外遥控接收头能够在强电磁干扰的环境中使用。红外接收头一般有三只引线脚，分别为接地、电源和信号输出。不同型号的红外接收头，其引脚排列也不相同。带遥控功能的家用电器中所采用的红外接收头型号繁多，维修中常遇到无法购得原型号接收头的情况，只能寻找代换品。实际上无论何种型号的接收头均可采用常见型号代换。代换时主要应注意如下几点:
