　　因为D3受到D1光照，I2也跟着稳定线性变化。放大器A2和电阻R2将I2转化成电压VOut=I2×R2。是电流驱动型器件，其LED的工作电流为1mA～20mA,因此，运算放大器A1的驱动电流也达到20mA,能达到这种输出电流能力的运算放大器输出级一般为双型，因此，选双型运算放大器较合适。同时，根据输入电压范围，也要求运算放大器有相应的共模输入和输出能力。本设计电路采用单电源供电的HA17324集成运算放大器，其输出电流可达40mA。

　　电流传输比是光耦合器的一个重要参数，通常用直流电流传输比来表示。当输出电压保持不变时，该比率等于直流输出电流IC和直流输入电流IF的百分比。大多数光耦合器使用光阻器，其CTR范围为20%至300%（例如4N35），PC817为80%至160%）。达林顿光耦合器（如4N30）可以达到100%~5000%。这表明，对于相同的输出电流，后者只需要更小的输入电流。因此，晶体管的hFE参数与CTR参数之间存在一些相似之处。得到线性光耦合器和普通光耦合器的典型CTR-IF特性曲线。

　　光电耦合器分为两种:一种为非线性光耦，另一种为线性光耦。非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于开关信号的传输，不适合于传输模拟量。常用的4N系列光耦属于非线性光耦。线性光耦的电流传输特性曲线接近直线，并且小信号时性能较好，能以线性特性进行隔离控制。常用的线性光耦是PC817A—C系列。

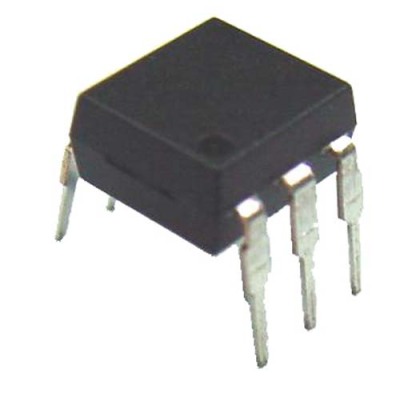

　　使用光电耦合器主要是为了提供输入电路和输出电路间的隔离，在设计电路时，遵循下列原则:所选用的光电耦合器件符合国内和的有关隔离击穿电压的标准；由英国埃索柯姆（Isocom）公司、美国摩托罗拉公司生产的4N××系列（如4N25、4N26、4N35）光耦合器，在国内应用地十分普遍。鉴于此类光耦合器呈现开关特性，其线性度差，适宜传输数字信号（高、低电平），可以用于单片机的输出隔离；所选用的光耦器件具有较高的耦合系数。
