　　2通道 20.0% 初始化键盘端口 至此红外的收发设计完成，按照此过程便可以实现红外的双向通信。随着家用电器、视听产品的普及，红外线遥控器已被广泛使用在各种类型的家电产品上（如遥控开关、智能开关等）。其具有体积小、抗干扰能力强、功耗低、功能强、成本低等特点，在工业设备中也得到广泛应用。 一般而言，一个通用的红外遥控系统由发射和接收两大部分组成，所示: 其中发射部分主要包括键盘矩阵、编码调制、红外发射管；接收部分包括光、电信号的转换以及放大、解调、解码电路。举例来说，通常我们家电遥控器信号的发射，就是将相应按键所对应的控制指令和系统码( 由0 和1 组成的序列)，调制在32~56kHz 范围内的载波上，然后经放大、驱动红外发射管将信号发射出去。此外，现在流行的控制方法是应用编/ 解码集成电路芯片来实现。

　　f1对f0进行调制，所以IC2的脚的波形是断续的载波，该载波经红外发光二管发送到空间。电路中的关键点A、B、B波形如2所示，其中B是未调制的波形。在5中，选用了555电路作载波振荡器，其目的是说明电路的调制工作原理，即利用大家熟悉的555产生38kHz方波信号，再利用555的复位端脚作调制端，即当脚为高电平时，555是常规的方波振荡器；当脚为低电平时，555的脚处于低电平。脚的调制信号是由ICl的与非门的低频振荡器而获得。 在实际应用中，遥控发射器是3V电池供电，为此只需把555电路ICl剩余的两个与非门组成的38kHz取而代之所示。注意:这里未引用CMOS 4-2输入的“与非”门CD4011作5电路中的编码器和载波发生器，是因为CD4011作振荡产生方波信号时，属于模拟信号的应用。为了电路起振，其工作电压需4.5V以上，而74HC00的CMOS集成电路的工作电压为2V，所以使用3V电源，可以的工作。

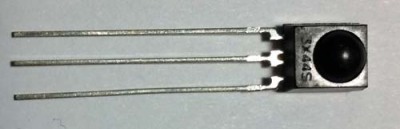

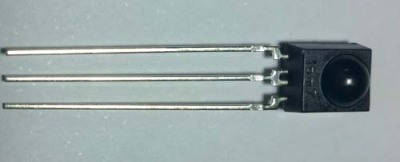

　　LED红外线接收头收到红外信号，然后将信号送到放大器和限幅器，限幅器的作用是把脉冲幅度控制在一定的水平内（因为LED红外线发射管的距离远近不确定），交流信号再进入带通滤波器（可通过30khz到60khz的负载波），然后通过解调电路和积分电路进入比较器，由比较器输出还原成发射端的信号波形。

　　红外编解码解析 现有的红外遥控包括两种方式:PWM（脉冲宽度调制）和PPM（脉冲位置调制）。 两种形式编码的代表分别为NEC 和PHILIPS 的RC-5、RC-6 以及将来的RC-7。 PWM（脉冲宽度调制）:以发射红外载波的占空比代表“0”和“1”。为了节省能量，一般情况下，发射红外载波的时间固定，通过改变不发射载波的时间来改变占空比。例如常用的电视遥控器，使用NEC upd6121，其“0”为载波发射0.56ms,不发射0.56ms；其“1”为载波发射0.56ms,不发射1.68ms；此外，为了解码的方便，还有引导码，upd6121 的引导码为载波发射9ms，不发射4.5ms。upd6121 总共的编码长度为108ms。
