TAPwmInit('S',4,'N','N')TA时钟设为SMCLK/4, 通道1、2均为低电平输出 TAPwmInit('A',1,'P',0)TA时钟设为ACLK,通道1高电平输出,通道2不用,被 禁用的PWM通道的输出管脚仍可作为普通IO口使用。 定时器TA设为增计数模式 外部输入(TACLK) 外部输入(TACLK取反) 设置PWM通道1的输出模式。 如果设置为高电平模式高电平PWM输出 从P1.2输出 (不同型号单片机可能不一样) 从P1.2输出 (不同型号单片机可能不一样) 如果设置为低电平模式 低电平PWM输出 从P1.2输出 (不同型号单片机可能不一样) 将定时器TA初始化成为PWM发生器 时钟源=SMCLK ; 无分频; 通道1和通道2均设为高电平模式。 通道1/2的PWM方波周期均设为500个时钟周期 1通道 有效200个时钟周期
红外遥控编码格式 红外遥控器的编码格式通常有两种格式:NEC 和RC5 NEC 格式的特征: 使用38 kHz 载波频率 引导码间隔是9 ms + 4.5 ms 使用16 位客户代码 使用8 位数据代码和8 位取反的数据代码 不过需要将波形反转一下才方便分析: NEC 协议通过脉冲串之间的时间间隔来实现信号的调制(英文简写PWM) 。 逻辑“0”是由0.56ms的38KHZ载波和0.560ms 的无载波间隔组成; 逻辑“1”是由0.56ms 的38KHZ 载波和1.68ms 的无载波间隔组成; 结束位是0.56ms 的38K 载波。
Infrared。c文件主要是用来检测红外通信的,当发生外部中断后,进入外部中断,通过定时器1定时,首先对引导码判断,而后对数据码的每个位逐位获取高低电平的时间,从而得知每一位是0还是1,把数据码解出来。 红外输入引脚为0时循环检测等待,变为1时则结束本循环 当T1计数值大于0x4000,即低电平持续时间超过约18ms时, 强制退出循环,是为了避免信号异常时,程序假死在这里。返回T1的计数值 INT1中断服务函数,执行红外接收及解码 接收并判定引导码的9ms低电平 时间判定范围为8.5~9.5ms, 超过此范围则说明为误码,直接退出 退出前清零INT1中断标志 接收并判定引导码的4.5ms高电平 时间判定范围为4.0~5.0ms, 超过此范围则说明为误码,直接退出 接收并判定后续的4字节数据 循环接收4个字节 循环接收判定每字节的8个bit

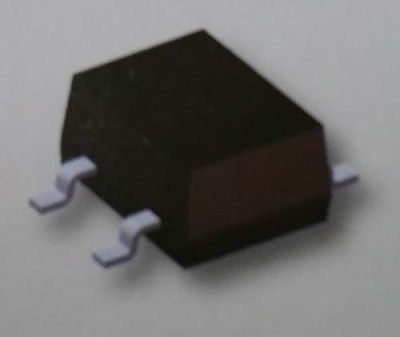

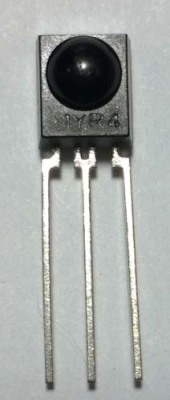

LED红外线接收头的种类也有很多,一般会有三个引脚,包括供电脚,接地和信号输出脚。通常生产厂家会将红外接收头和电路集成在一个组件中成为一个一体化的器件,其内部电路包括LED红外线接收头,放大器,限幅器,带通滤波器,积分电路和比较器等。
