　　NEC协议数据格式 这个NEC协议，表示数据的方式不像我们之前学过的比如uart那样直观，而是每一位数据本身也需要进行编码，编码后再进行载波调制。 引导码:9ms的载波+4.5ms的空闲。 比特值“0”:560us的载波+560us的空闲。 比特值“1”:560us的载波+1.68ms的空闲。 我们就能看明白了，前面黑乎乎的一段，是引导码的9ms载波，紧接着是引导码的4.5ms的空闲，而后边的数据码，是众多载波和空闲交叉，它们的长短就由其要传递的具体数据来决定。我们的HS0038B这个红外一体化接收头，当收到有载波的信号的时候，会输出一个低电平，空闲的时候会输出高电平，我们用逻辑分析仪抓出来一个红外按键通过HS0038解码后的图形来了解一下，如图16-8所示。

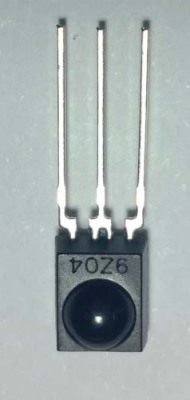

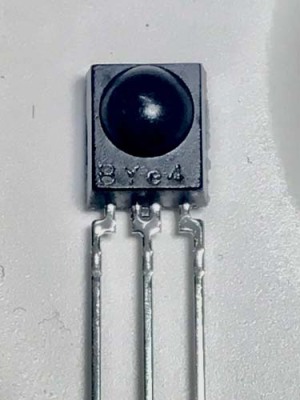

　　一般红外线接收头有VCC电源正极、GND电源负极、OUT输出端三个引脚。包装通常包括铁皮屏蔽和环氧树脂塑料包装，但形状不同，包括芯片、插件、鼻梁、草帽、圆柱体、半球等。不同制造商的接收头引脚顺序和外壳形状不同。

　　红外遥控传输协很多，不少大的电气公司，如NEC、Pliilips、Sharp、Sony 等，均制定有自己的红外线信号传输协议 红外线接收的解调电路--一体化的红外线接收头 前面曾经谈到，红外遥控信号是一连串的二进制脉冲码。为了使其在无线传输过棍中免受其他红外信号的干扰，通常都是先将其调制在特定的载波频率上，然后再经红外发光二管发射出去，而红外线接收装置则要滤除其他杂波，只接收该特定频率的信号并将其还原成二进制脉冲码，也就是解调。

　　正常的通信来讲，接收端要首先对信号通过监测、放大、滤波、解调等等一系列电路处理，然后输出基带信号。但是红外通信的一体化接收头HS0038B，已经把这些电路集成到一起了，我们只需要把这个电路接上去，就可以直接输出我们所要的基带信号了，如图16-6所示。 由于红外接收头内部放大器的增益很大，很容易引起干扰，因此在接收头供电引脚上加上滤波电容，官方手册给的值是4.7uF，我们这里直接用的10uF，手册里还要求在供电引脚和电源之间串联100欧的电阻，进一步降低干扰。
