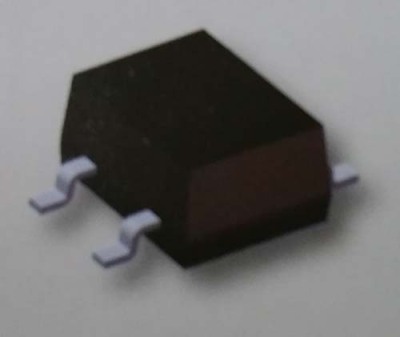

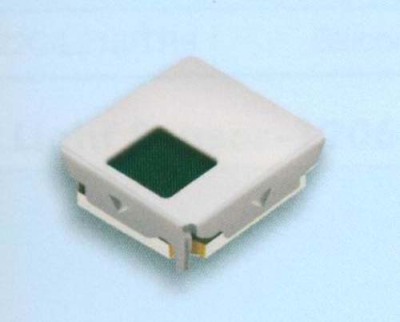

　　一体化红外接收头 红外信号收发系统的典型电路如图１所示，红外接收电路通常被厂家集成在一个元件中，成为一体化红外接收头。内部电路包括红外监测二管，放大器，限副器，带通滤波器，积分电路，比较器等。红外监测二管监测到红外信号，然后把信号送到放大器和限幅器，限幅器把脉冲幅度控制在一定的水平，而不论红外发射器和接收器的距离远近。交流信号进入带通滤波器，带通滤波器可以通过30khz到60khz的负载波，通过解调电路和积分电路进入比较器，比较器输出高低电平，还原出发射端的信号波形。注意输出的高低电平和发射端是反相的，这样的目的是为了提高接收的灵敏度。一体化红外接收头，如图4a、4b所示:

　　红外遥控编码格式 红外遥控器的编码格式通常有两种格式:NEC 和RC5 NEC 格式的特征: 使用38 kHz 载波频率 引导码间隔是9 ms + 4.5 ms 使用16 位客户代码 使用8 位数据代码和8 位取反的数据代码 不过需要将波形反转一下才方便分析: NEC 协议通过脉冲串之间的时间间隔来实现信号的调制（英文简写PWM） 。 逻辑“0”是由0.56ms的38KHZ载波和0.560ms 的无载波间隔组成； 逻辑“1”是由0.56ms 的38KHZ 载波和1.68ms 的无载波间隔组成； 结束位是0.56ms 的38K 载波。

　　红外接收，红外接收头的主要参数。红外线接收头的主要参数包括工作电流/电压，接收距离，接收角度等。接收距离为铁壳和环氧树脂，抗干扰能力弱，产品设计时接收面无遮挡，接收距离相当好。

　　红外持续按键时 单次按键的结果16-9和我们之前的图16-8是一样的，这个不需要再解释。而持续按键，首先会发出一个和单次按键一样的波形出来，经过大概40ms后，会产生一个9ms载波加2.25ms空闲，再跟一个停止位的波形，而后只要你还在按住按键，每经过大概96ms就会产生9ms载波加2.25ms空闲加停止位这样的重复波形。我们人为按下按键的时候，很难控制按下的时间，因此后边的很容易出现这种延续波形，我们加上超时判断也可以有效的避免进入延续波形的死循环中去。
