　　那么，如何简单而有效地区分接收头的脚位呢？本文告诉大家一个行之有效的方法:仅凭一块数字万用表，再加几分钟的时间，就可以地判别一体化红外接收头的脚位。而且，结果百分之百的正确！大家知道，一体化接收头有三只引出脚，分别是:Vcc端，接+5V；GND端，接地；DATE端，数据输出。在封装形式上，体积有大有小。一些有金属屏蔽罩，如:TL9408型；一些没有金属屏蔽罩，如:HS0038型。用数字表判别晶体三管的CBE，相信大家已很清楚。即，将数字表拨到晶体管档，先假设晶体三管的某一脚为基B，然后固定一只表笔在这个假设的基上，另一只表笔分别去碰触余下的两个电。如果两次测得的结果相近，则假设成立。且根据测量基时表笔的正负，可知被测管是p管或N管。同理，在用数字表判别红外接收头的三只引出脚时，首先，将数字表拨到欧姆档相应档位（注:笔者用的是200K档位），我们亦先假设其中一只脚为接GND端（即:接地端、亦叫公共端）。只不过，我们不用把表笔固定在这个假设的公共端上，而是直接用表笔去测量另外两只引出脚，即Vcc端和DATE端。如果数字表上没有数字显示，或者，显示的数字要么不稳定，要么渐变以至消失，则假设不成立。需重新假设另一个脚位为公共端，然后，再用数字表去测量另外两只引出脚，即Vcc端和DATE端。记住:当数字表上有测量结果显示，而且数字稳定不变时，先不要理会数字表上的值是多少，即刻调换表笔，重新测量一次。如果这一次测量的结果，同刚刚测量的结果相近时，那么，恭喜，假设成立！

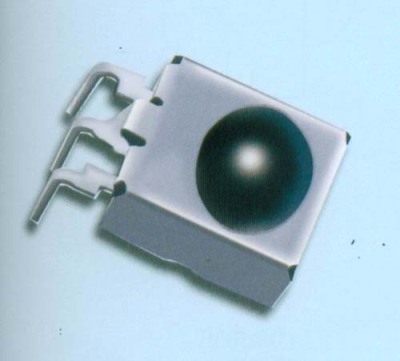

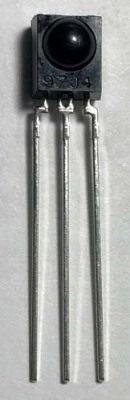

　　一般红外线接收头有VCC电源正极、GND电源负极、OUT输出端三个引脚。包装通常包括铁皮屏蔽和环氧树脂塑料包装，但形状不同，包括芯片、插件、鼻梁、草帽、圆柱体、半球等。不同制造商的接收头引脚顺序和外壳形状不同。

　　LED选择地址线3 LED总使能引脚 数码管显示字符转换表 数码管显示缓冲区 T0重载值的高字节 T0重载值的低字节 初始化红外功能 配置T0定时1ms 配置T0中断为高优先级 接收到红外数据时刷新显示 定时器计数频率 计算所需的计数值 计算定时器重载值 修正中断响应延时造成的误差 定时器重载值拆分为高低字节 清零T0的控制位 配置T0为模式1 加载T0重载值定时器重新加载重载值 TL0 = T0RL; //LED数码管动态扫描 P0 = 0xFF;                //关闭段选位，显示消隐 位选索引值赋值到P1口低3位 P0 = LedBuff[iled];       //相应显示缓冲区的值赋值到P0口 if (iled < 5)             //位选索引0-5循环，因有6个数码管 c文件程序的主要功能就是把获取到的红外遥控器的用户码和键码信息，传送到数码管上显示出来，并且通过定时器0的1ms中断进行数码管的动态刷新。不知道大家经过试验发现没有，当我们按下遥控器按键的时候，数码管显示的数字会闪烁，这是什么原因呢？单片机的程序都是顺序执行的，一旦我们按下遥控器按键，我们的程序就会进入遥控器解码段，而这个解码段的时间比较长，要几十个毫秒，而我们的数码管动态刷新间隔超过了10ms后就会有闪烁的感觉了，因此这个闪烁主要是由于我们程序执行红外解码时，延误了数码管动态刷新造成的。

　　红外线接收头一般是接收、放大、解调一体头，一般红外信号经接收头解调后，数据“0”和“1”的区别通常体现在高低电平的时间长短或信号周期上，单片机解码时，通常将接收头输出脚连接到单片机的外部中断，结合定时器判断外部中断间隔的时间从而获取数据。重点是找到数据“0”与“1”间的波形差别。输出端可与CMOS、TTL电路相连，这种接收头广泛用在空调，电视，VCD等电器中。 早期的红外一体化接收头一般由集成电路与接收二管焊接在一块电路板上完成的，这种接收头具有体积大的缺点，现在的接收头是集成电路与接收二管封装在一起的，不可拆，不可修，体积很小。大多数接收头供电为5V，有少数早期的接收头为12V供电。
