　　因晶振频率十分稳定，所以厂家的遥控器采用晶振的38kHz作遥控器的载波发送信号。 4中编码器的编码信号对38kHz的载波信号进行调制，再经红外发射管D向空间发送信号供遥控接收端一体化接收头接收、解调输出、再作处理。利用红外线的特点，可以制作多路遥控器。在遥控发射电路中，有两种电路，即编码器和38kHz载波信号发生器。在不需要多路控制的应用电路中，可以使用常规集成电路组成路数不多的红外遥控发射和接收电路，该电路无需使用较复杂的编译码器，因此制作容易。

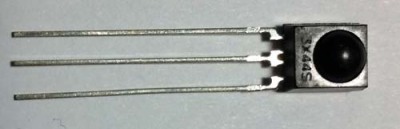

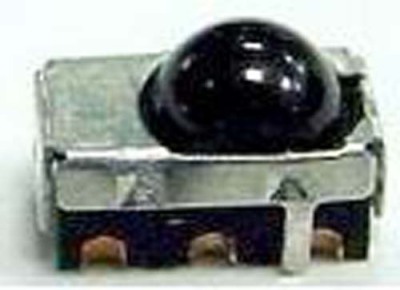

　　那么，如何简单而有效地区分接收头的脚位呢？本文告诉大家一个行之有效的方法:仅凭一块数字万用表，再加几分钟的时间，就可以地判别一体化红外接收头的脚位。而且，结果百分之百的正确！大家知道，一体化接收头有三只引出脚，分别是:Vcc端，接+5V；GND端，接地；DATE端，数据输出。在封装形式上，体积有大有小。一些有金属屏蔽罩，如:TL9408型；一些没有金属屏蔽罩，如:HS0038型。用数字表判别晶体三管的CBE，相信大家已很清楚。即，将数字表拨到晶体管档，先假设晶体三管的某一脚为基B，然后固定一只表笔在这个假设的基上，另一只表笔分别去碰触余下的两个电。如果两次测得的结果相近，则假设成立。且根据测量基时表笔的正负，可知被测管是p管或N管。同理，在用数字表判别红外接收头的三只引出脚时，首先，将数字表拨到欧姆档相应档位（注:笔者用的是200K档位），我们亦先假设其中一只脚为接GND端（即:接地端、亦叫公共端）。只不过，我们不用把表笔固定在这个假设的公共端上，而是直接用表笔去测量另外两只引出脚，即Vcc端和DATE端。如果数字表上没有数字显示，或者，显示的数字要么不稳定，要么渐变以至消失，则假设不成立。需重新假设另一个脚位为公共端，然后，再用数字表去测量另外两只引出脚，即Vcc端和DATE端。记住:当数字表上有测量结果显示，而且数字稳定不变时，先不要理会数字表上的值是多少，即刻调换表笔，重新测量一次。如果这一次测量的结果，同刚刚测量的结果相近时，那么，恭喜，假设成立！

　　红外接收，红外接收头的主要参数。红外线接收头的主要参数包括工作电流/电压，接收距离，接收角度等。接收距离为铁壳和环氧树脂，抗干扰能力弱，产品设计时接收面无遮挡，接收距离相当好。

　　测试发现，连续发送两包，第二包总是抓取不到？这是为啥呢？突然想起来，两包红外发送不能间隔太短，否则处理不过来，第 二包不识别，于是加大发送间隔，没有问题了。 测试发现有的控制器可以很好地进行控制，有的控制器接收误差太大（1、不识别，需要发送两次或者多次；2、误码率高，个别按键 识别为其它按键）。但是用同一款遥控器测试，就没有问题，能够很稳定的控制。 代码和遥控器的区别: 38K的占空比是1:2，不是网上说的1:3；
