　　电路，用来接收图16-5电路发送出来的波形，当HS0038监测到有38K的红外信号时，就会在OUT引脚输出低电平，当没有38K的时候，OUT引脚就会输出高电平。那我们把OUT引脚接到单片机的IO口上，通过编程，就可以获取红外通信发过来的数据了。 OUT引脚输出的数据是不是又恢复成为基带信号数据了呢？那我们单片机在接收这个基带信号数据的时候，如何判断接收到的是什么数据，应该遵循什么协议呢？像我们前边学到的UART、I2C、SPI等通信协议都是基带通信的通信协议，而红外的38K仅仅是对基带信号进行调制解调，让信号更适合在信号中传输。

　　2通道 20.0% 初始化键盘端口 至此红外的收发设计完成，按照此过程便可以实现红外的双向通信。随着家用电器、视听产品的普及，红外线遥控器已被广泛使用在各种类型的家电产品上（如遥控开关、智能开关等）。其具有体积小、抗干扰能力强、功耗低、功能强、成本低等特点，在工业设备中也得到广泛应用。 一般而言，一个通用的红外遥控系统由发射和接收两大部分组成，所示: 其中发射部分主要包括键盘矩阵、编码调制、红外发射管；接收部分包括光、电信号的转换以及放大、解调、解码电路。举例来说，通常我们家电遥控器信号的发射，就是将相应按键所对应的控制指令和系统码( 由0 和1 组成的序列)，调制在32~56kHz 范围内的载波上，然后经放大、驱动红外发射管将信号发射出去。此外，现在流行的控制方法是应用编/ 解码集成电路芯片来实现。

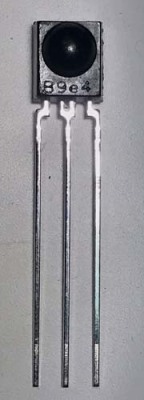

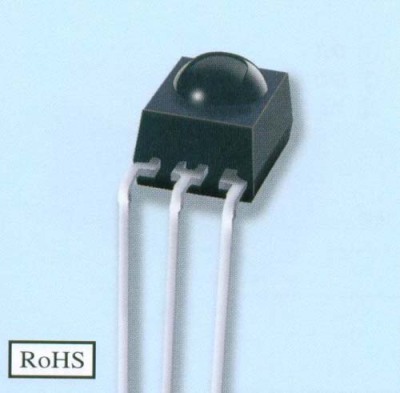

　　红外接收头就有红外光电二极管。这时，通过扩展等一系列工程，最终将信号调整为电流信号，转换为必要的遥控代码，输出相应的功能。接收头容易受到外部信号的干扰，特别是红外线，因此在接收头的供电两端加上过滤电容器，即VCC和GND之间连接电解电容器和瓷器电容器，容量大小是制造商提供的数据。

　　家电遥控器通信距离往往要求不高，而红外的成本比其他无线设备要低的多，所以家电遥控器应用中红外占据着一席之地。遥控器的基带通信协议很多，大概有几十种，常用的就有ITT协议、NEC协议、Sharp协议、Philips RC-5协议、Sony SIRC协议等。用的多的就是NEC协议了，因此我们KST-51开发板随板的遥控器直接采用NEC协议，我们这节课也以NEC协议标准来讲解一下。 NEC协议的数据格式包括了引导码、用户码、用户码(或者用户码反码)、按键键码和键码反码，一个停止位，停止位主要起隔离作用，一般不进行判断，编程时我们也不予理会。其中数据编码总共是4个字节32位，如图16-7所示。个字节是用户码，第二个字节可能也是用户码，或者是用户码的反码，具体由生产商决定，第三个字节就是当前按键的键数据码，而第四个字节是键数据码的反码，可用于对数据的纠错。
