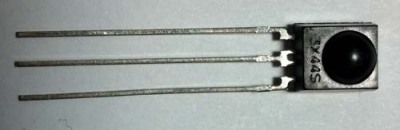

　　红外接收管内部带了一个具有红外光敏感特征的PN节，属于光敏二管，但是它只对红外光有反应。无红外光时，光敏管不导通，有红外光时，光敏管导通形成光电流，并且在一定范围内电流随着红外光的强度的增强而增大。典型的红外接收管如图16-2所示。 这种红外发射和接收对管在小车、机器人避障以及红外循迹小车中有所应用，这部分内容在我们的KST-51开发板上并没有实现，但是属于红外部分的内容，所以我提供一个原理图给大家作为学之用，如图16-3所示。

　　2通道 20.0% 初始化键盘端口 至此红外的收发设计完成，按照此过程便可以实现红外的双向通信。随着家用电器、视听产品的普及，红外线遥控器已被广泛使用在各种类型的家电产品上（如遥控开关、智能开关等）。其具有体积小、抗干扰能力强、功耗低、功能强、成本低等特点，在工业设备中也得到广泛应用。 一般而言，一个通用的红外遥控系统由发射和接收两大部分组成，所示: 其中发射部分主要包括键盘矩阵、编码调制、红外发射管；接收部分包括光、电信号的转换以及放大、解调、解码电路。举例来说，通常我们家电遥控器信号的发射，就是将相应按键所对应的控制指令和系统码( 由0 和1 组成的序列)，调制在32~56kHz 范围内的载波上，然后经放大、驱动红外发射管将信号发射出去。此外，现在流行的控制方法是应用编/ 解码集成电路芯片来实现。

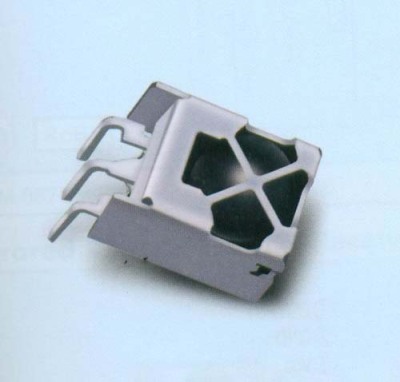

　　红外接收头就有红外光电二极管。这时，通过扩展等一系列工程，最终将信号调整为电流信号，转换为必要的遥控代码，输出相应的功能。接收头容易受到外部信号的干扰，特别是红外线，因此在接收头的供电两端加上过滤电容器，即VCC和GND之间连接电解电容器和瓷器电容器，容量大小是制造商提供的数据。

　　那在原理上，我们如何从电路的角度去实现这个功能呢？ 红外发射原理图 38K载波，我们可以用455K晶振，经过12分频得到37.91K，也可以由时基电路NE555来产生，或者使用单片机的PWM来产生。当信号输出引脚输出高电平时，Q2截止，不管38K载波信号如何控制Q1，右侧的竖向支路都不会导通，红外管L1不会发送信息。当信号输出是低电平的时候，那么38K载波就会通过Q1释放出来，在L1上产生38K的载波信号。这里要说明的是，大多数家电遥控器的38K的占空比是1/3，也有1/2的，但是相对少一些。
