　　红外传感器的配套使用红外发射传感器和红外接收传感器配套使用，就组成了一个红外线遥控系统。 遥控用的红外发射传感器，也就是红外发光二管，采用砷化镓或砷铝化镓等半导体材料制成，前者的发光效率低于后者。峰值波长是红外发光二管发出的大红外光强所对应的发光波长，红外发光二管的峰值波长通常为0.88μm~O.951Am。遥控用红外接收传感器有光敏二管和光敏三管两种，响应波长(亦称峰值波长)反映了光敏二管和光敏三管的光谱响应特性。可见，要提高按收效率，遥控系统所用红外发光二管的峰值波长与红外接收传感器的响应波长一致或相近是十分重要的。

　　这个电路用于避障的时候，发射管先发送红外信号，红外信号会随着传送距离的加大逐渐衰减，如果遇到障碍物，就会形成红外反射。当反射回来的信号比较弱时，光敏二管L2接收的红外光较弱，比较器LM393的3脚电压高于2脚电压，接收检测引脚输出高电平，说明障碍物比较远；当反射回来的信号比较强，接收检测引脚输出低电平，说明障碍物比较近了。 用于小车循迹的时候，要有黑和白的轨道。当红外信号发送到黑轨道时，黑因为吸光能力比较强，红外信号发送出去后就会被吸收掉，反射部分很微弱。白轨道就会把大部分红外信号返回来。通常情况下的循迹小车，需要应用多个红外模块同时检测，从多个角度判断轨道，根据判断的结果来调整小车使其按照正常循迹前行。

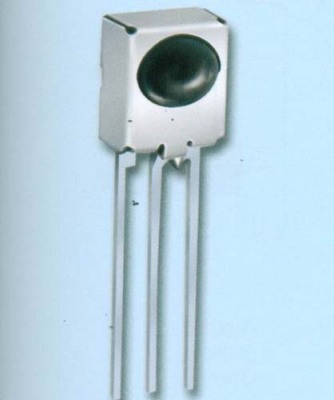

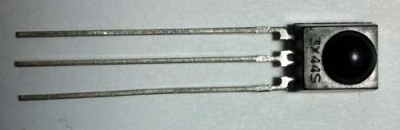

　　LED红外线接收头收到红外信号，然后将信号送到放大器和限幅器，限幅器的作用是把脉冲幅度控制在一定的水平内（因为LED红外线发射管的距离远近不确定），交流信号再进入带通滤波器（可通过30khz到60khz的负载波），然后通过解调电路和积分电路进入比较器，由比较器输出还原成发射端的信号波形。

　　f1对f0进行调制，所以IC2的脚的波形是断续的载波，该载波经红外发光二管发送到空间。电路中的关键点A、B、B波形如2所示，其中B是未调制的波形。在5中，选用了555电路作载波振荡器，其目的是说明电路的调制工作原理，即利用大家熟悉的555产生38kHz方波信号，再利用555的复位端脚作调制端，即当脚为高电平时，555是常规的方波振荡器；当脚为低电平时，555的脚处于低电平。脚的调制信号是由ICl的与非门的低频振荡器而获得。 在实际应用中，遥控发射器是3V电池供电，为此只需把555电路ICl剩余的两个与非门组成的38kHz取而代之所示。注意:这里未引用CMOS 4-2输入的“与非”门CD4011作5电路中的编码器和载波发生器，是因为CD4011作振荡产生方波信号时，属于模拟信号的应用。为了电路起振，其工作电压需4.5V以上，而74HC00的CMOS集成电路的工作电压为2V，所以使用3V电源，可以的工作。
