　　由于我们的红外调制信号是半双工的，而且同时空间只能允许一个信号源，所以我们红外的基带信号不适合在I2C或者SPI通信协议中进行的，我们前边提到过UART虽然是2条线，但是通信的时候，实际上一条线即可，所以红外可以在UART中进行通信。当然，这个通信也不是没有限制的，比如在HS0038B的数据手册中标明，要想让HS0038B识别到38K的红外信号，那么这个38K的载波要大于10个周期，这就限定了我们红外通信的基带信号的比特率不能高于3800，那如果把串口输出的信号直接用38K调制的话，波特率也就不能高于3800。当然还有很多其他基带协议可以利用红外来调制，下面我们介绍一种遥控器常用的红外通信协议——NEC协议。

　　不同公司的遥控芯片，采用的遥控码格式也不一样。在此介绍目前广泛使用较普遍的两种，一种是( 脉冲宽度调制) 标准，一种是( 脉冲位置调制) 标准。 NEC 标准（代表芯片WD6122）:遥控载波的频率为38kHz( 占空比为1:3) ；当某个按键按下时，系统首先发射一个完整的全码，然后经延时再发射一系列简码，直到按键松开即停止发射。简码重复为延时108ms，即两个引导脉冲上升沿之间的间隔都是108ms。如图2所示即为完整的NTC编码。

　　LED红外线接收头收到红外信号，然后将信号送到放大器和限幅器，限幅器的作用是把脉冲幅度控制在一定的水平内（因为LED红外线发射管的距离远近不确定），交流信号再进入带通滤波器（可通过30khz到60khz的负载波），然后通过解调电路和积分电路进入比较器，由比较器输出还原成发射端的信号波形。

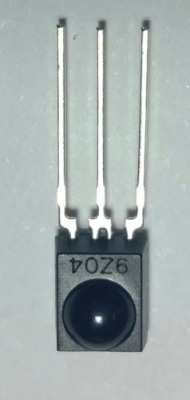

　　红外线接收头一般是接收、放大、解调一体头，一般红外信号经接收头解调后，数据“0”和“1”的区别通常体现在高低电平的时间长短或信号周期上，单片机解码时，通常将接收头输出脚连接到单片机的外部中断，结合定时器判断外部中断间隔的时间从而获取数据。重点是找到数据“0”与“1”间的波形差别。输出端可与CMOS、TTL电路相连，这种接收头广泛用在空调，电视，VCD等电器中。 早期的红外一体化接收头一般由集成电路与接收二管焊接在一块电路板上完成的，这种接收头具有体积大的缺点，现在的接收头是集成电路与接收二管封装在一起的，不可拆，不可修，体积很小。大多数接收头供电为5V，有少数早期的接收头为12V供电。
