　　下面通过示例明说通信的整个过程是如何工作的。 数据:假设发送的数据为0xA5，二进制表示:10100101。 编码:就是用一种符号表示码元0，另一种符号表示码元1，然后用两种符号分别代表码元0和码元1。现做如下规定，如图1.2所示。 码元0用560us的高电平和560us的低电平代替；码元1用560us的高电平和1680us的低电平代替，因此数据0xA5的编码结果如图1.3所示.调制:就是把编码数据放到一定频率的载波上面，即使用数据调制载波，形成一串脉冲信号。具体的定义在视频中由详细的解释。下面通过图1.4详细的说明调制的过程。 由图可以观察出，当有高电平的时候，形成载波信号，当为低电平的时候，无载波信号，通过高低电平的变化，产生一串脉冲信号，大家可以通过示波器观察自己产生的脉冲信号是否正确。 发送电路:主要是对脉冲信号的放大，和红外管对脉冲信号的发送，电路的设计有许多种，这里只简单列举一种，如图1.5所示.

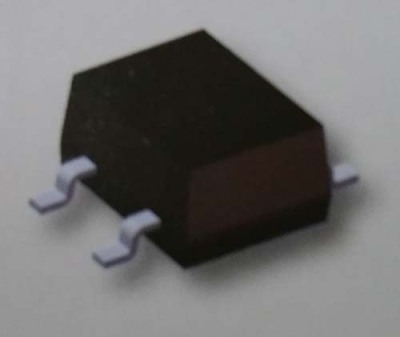

　　一般红外线接收头有VCC电源正极、GND电源负极、OUT输出端三个引脚。包装通常包括铁皮屏蔽和环氧树脂塑料包装，但形状不同，包括芯片、插件、鼻梁、草帽、圆柱体、半球等。不同制造商的接收头引脚顺序和外壳形状不同。

　　工作电流:静态电流 接纳间隔:这个普通都是消费厂家依自已的测试来停止标识的 ,无实践比照意义，主要还是看能否在自已机台上测试效果。 引脚:接纳头普通有三种脚位。 从左至右:1.GND(接地) 2.Vcc(供电) 3.Vout(信号输出) LED红外接收头工作原理:红外接纳头普通能够接纳 850~1100nm 波段的红外光，其中主要以接纳 940nm 为主（因而配套红外发射管的时分好选择 940 的发射管）。PD 将红外发射管发射出来的光信号转换为微小的电信号，此信号经由 IC 内部放大器停止放大，然后经过自动增益控制、带通滤波、解调变、波形整形后复原为遥控器发射出的原始编码，经由接纳头的信号输出脚输入到电器上的编码辨认电路。

　　引导码:9ms的高电平，4.5ms的低电平，用于判断数据帧的开始； 地址码:注意小端在前，如例子中发送的数据是0x59； 地址反码:地址码取反获得，如0x59的反码是0xA6，用于判断数据的正确 命令码:0x16 命令反码:0xe9 如果一直按着某个键值，发送的则是以110ms为周期的重复码，重复码由9ms的高电平，和4.5ms的低电平，以及一个560us的高电平组成，具体如下图Div:时钟分频系数: 1/2/4/8 Mode1:通道1的输出模式 'P'设为高电平输出，'N'低电平 ，0=禁用 Mode2:通道2的输出模式 'P'设为高电平输出，'N'低电平 ，0=禁用 出口参数:1表示设置成功，0表示参数错误，设置失败。 说    明: 在调用PWM相关函数之前，需要调用该函数设置TA的模式和时钟源。 范    例: TAPwmInit('A',1,'P','P')TA时钟设为ACLK,通道1和通道2均为高电平输出
