　　红外接收头的主要参数如下: 工作电压:4.85.3V 工作电流:1.72.7mA 接收频率:38kHz 峰值波长:980nm 静态输出:高电平 输出低电平:0.4V 输出高电平:接近工作电压3红外线遥控发射电路红外线遥控发射电路框如4所示。框4是目前红外遥控器发射电路的功能组成，其中的编码器即调制信号，按遥控器用途的编码方式可以很简单、也可以很复杂。例如用于电视机、VCD、DVD和组合音响的遥控发射的编码器，因其控制功能多达50种以上，此时的编码器均采用的红外线编码协议进行严格的编程，然而对控制功能少的红外遥控器，其编码器是简单而灵活。

　　简单驱动电路输出驱动电路简单电路，选用元件时要注意三管的开关速度要快，还要考虑到 LED 的正向电流和反向漏电流，一般流过 LED 的大正向电流为 100mA，电流越大，其发射的波形强度越大。这个电路有一点缺陷，当电池电压下降时，流过 LED 的电流会降低，发射波形强度降低，遥控距离就会变小。 而射输出电路可以解决这个问题，两个二管把三级管基电压钳位在 1.2V 左右，因此三级管发射电压固定在 0.6V 左右，发射电流 IE 基本不变，根据 IE≈IC,所以流过 LED 的电流也基本不变，这样了当电池电压降低时还可以一定的遥控距离。

　　f1对f0进行调制，所以IC2的脚的波形是断续的载波，该载波经红外发光二管发送到空间。电路中的关键点A、B、B波形如2所示，其中B是未调制的波形。在5中，选用了555电路作载波振荡器，其目的是说明电路的调制工作原理，即利用大家熟悉的555产生38kHz方波信号，再利用555的复位端脚作调制端，即当脚为高电平时，555是常规的方波振荡器；当脚为低电平时，555的脚处于低电平。脚的调制信号是由ICl的与非门的低频振荡器而获得。 在实际应用中，遥控发射器是3V电池供电，为此只需把555电路ICl剩余的两个与非门组成的38kHz取而代之所示。注意:这里未引用CMOS 4-2输入的“与非”门CD4011作5电路中的编码器和载波发生器，是因为CD4011作振荡产生方波信号时，属于模拟信号的应用。为了电路起振，其工作电压需4.5V以上，而74HC00的CMOS集成电路的工作电压为2V，所以使用3V电源，可以的工作。

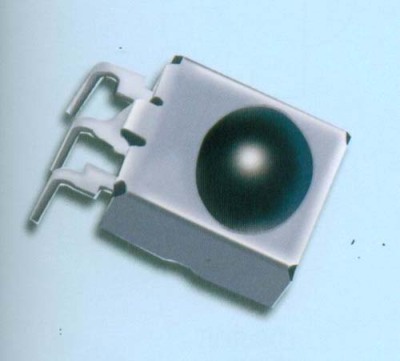

　　LED红外线接收头的种类也有很多，一般会有三个引脚，包括供电脚，接地和信号输出脚。通常生产厂家会将红外接收头和电路集成在一个组件中成为一个一体化的器件，其内部电路包括LED红外线接收头，放大器，限幅器，带通滤波器，积分电路和比较器等。
