　　测试发现，连续发送两包，第二包总是抓取不到？这是为啥呢？突然想起来，两包红外发送不能间隔太短，否则处理不过来，第 二包不识别，于是加大发送间隔，没有问题了。 测试发现有的控制器可以很好地进行控制，有的控制器接收误差太大（1、不识别，需要发送两次或者多次；2、误码率高，个别按键 识别为其它按键）。但是用同一款遥控器测试，就没有问题，能够很稳定的控制。 代码和遥控器的区别: 38K的占空比是1:2，不是网上说的1:3；

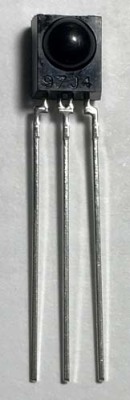

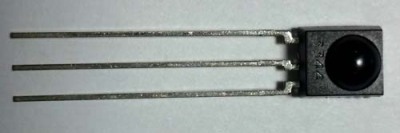

　　那么，如何简单而有效地区分接收头的脚位呢？本文告诉大家一个行之有效的方法:仅凭一块数字万用表，再加几分钟的时间，就可以地判别一体化红外接收头的脚位。而且，结果百分之百的正确！大家知道，一体化接收头有三只引出脚，分别是:Vcc端，接+5V；GND端，接地；DATE端，数据输出。在封装形式上，体积有大有小。一些有金属屏蔽罩，如:TL9408型；一些没有金属屏蔽罩，如:HS0038型。用数字表判别晶体三管的CBE，相信大家已很清楚。即，将数字表拨到晶体管档，先假设晶体三管的某一脚为基B，然后固定一只表笔在这个假设的基上，另一只表笔分别去碰触余下的两个电。如果两次测得的结果相近，则假设成立。且根据测量基时表笔的正负，可知被测管是p管或N管。同理，在用数字表判别红外接收头的三只引出脚时，首先，将数字表拨到欧姆档相应档位（注:笔者用的是200K档位），我们亦先假设其中一只脚为接GND端（即:接地端、亦叫公共端）。只不过，我们不用把表笔固定在这个假设的公共端上，而是直接用表笔去测量另外两只引出脚，即Vcc端和DATE端。如果数字表上没有数字显示，或者，显示的数字要么不稳定，要么渐变以至消失，则假设不成立。需重新假设另一个脚位为公共端，然后，再用数字表去测量另外两只引出脚，即Vcc端和DATE端。记住:当数字表上有测量结果显示，而且数字稳定不变时，先不要理会数字表上的值是多少，即刻调换表笔，重新测量一次。如果这一次测量的结果，同刚刚测量的结果相近时，那么，恭喜，假设成立！

　　脚接的电容C3为脚的2倍以上为好。 弄清了LM567的基本组成后，再来分析8电路的工作过程。ICl是红外接收头，它接收1发出的红外线信号，接收的调制载波频率仍为38kHz，接收信号经ICl解调后，在其输出端OUT输出频率为f1的方波信号，只要将LM567的中心频率f01调到与发射端f1相同，即f01=fl，则当发射端发射时，LM567开始工作，脚由高电平变为低电平，该低电平使三管8550导通，在A点输出开关信号驱动D触发锁存器，再由它驱动各种开关电路工作。这样，只要按一下1电路的微动开关K，即发射红外线，接收电路4即可输出开关信号开通控制电路，再按一下开关K，控制开关信号关闭，这就完成了完整的控制功能。

　　红外线发射管采用的半导体材料通常是砷化镓（GaAs）、砷铝化镓（GaAlAs）等，以全透明或浅蓝色、黑色树脂封装。目前红外线发射管的应用主要是各类光电检测器的信号源，具体用在遥控、警报和无线通信等方面，如我们在电视遥控器这一类发射设备前端看到的暗红色半透明圆球器件就是LED红外发射管。
