　　红外线是介于可见光与微波之间的一种电磁波，其波长为波谱范围很宽。红外线分为近红外、中红外和远红外三个区，兼具可见光和微波的某些特性:在与可见光相邻的在近红外区，具有可见光的直线传播、反射、折射、散射、衍射、可以被某些物体吸收，以及可以被透镜聚焦等特性；在与微波相邻的远红外区，则具有较强的穿透能力和能够贯穿某些不透明物体的能力等。实际上，凡是温度高于对零度(即-273℃)的物体，均会片刻不停地发出红外线，只是温度越高，其发出的红外线越强。

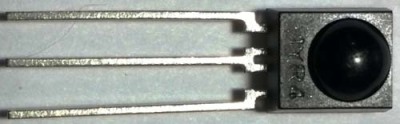

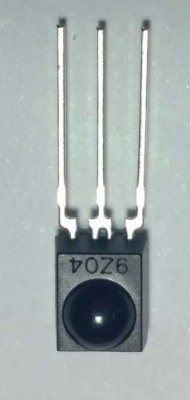

　　红外线接收头是通过红外线发光二极管（LED）发射出去，红外发光二极管（红外发射管）内部构造与普通的发光二极管基本相同。LED红外线发射管必须与LED接收头搭配使用，因此在选型时要特别注意它们发射的红外光信号波长参数是否匹配（最好就从同一厂家订制），否则会影响接收的灵敏度。

　　下面通过示例明说通信的整个过程是如何工作的。 数据:假设发送的数据为0xA5，二进制表示:10100101。 编码:就是用一种符号表示码元0，另一种符号表示码元1，然后用两种符号分别代表码元0和码元1。现做如下规定，如图1.2所示。 码元0用560us的高电平和560us的低电平代替；码元1用560us的高电平和1680us的低电平代替，因此数据0xA5的编码结果如图1.3所示.调制:就是把编码数据放到一定频率的载波上面，即使用数据调制载波，形成一串脉冲信号。具体的定义在视频中由详细的解释。下面通过图1.4详细的说明调制的过程。 由图可以观察出，当有高电平的时候，形成载波信号，当为低电平的时候，无载波信号，通过高低电平的变化，产生一串脉冲信号，大家可以通过示波器观察自己产生的脉冲信号是否正确。 发送电路:主要是对脉冲信号的放大，和红外管对脉冲信号的发送，电路的设计有许多种，这里只简单列举一种，如图1.5所示.

　　f1对f0进行调制，所以IC2的脚的波形是断续的载波，该载波经红外发光二管发送到空间。电路中的关键点A、B、B波形如2所示，其中B是未调制的波形。在5中，选用了555电路作载波振荡器，其目的是说明电路的调制工作原理，即利用大家熟悉的555产生38kHz方波信号，再利用555的复位端脚作调制端，即当脚为高电平时，555是常规的方波振荡器；当脚为低电平时，555的脚处于低电平。脚的调制信号是由ICl的与非门的低频振荡器而获得。 在实际应用中，遥控发射器是3V电池供电，为此只需把555电路ICl剩余的两个与非门组成的38kHz取而代之所示。注意:这里未引用CMOS 4-2输入的“与非”门CD4011作5电路中的编码器和载波发生器，是因为CD4011作振荡产生方波信号时，属于模拟信号的应用。为了电路起振，其工作电压需4.5V以上，而74HC00的CMOS集成电路的工作电压为2V，所以使用3V电源，可以的工作。
