参数:红外接纳头有几个主要的参数 ，在这里简单引见一下: 工作电压:如今市场上接纳头 IC 设计的工作电压主要有以下几种:2.0V~6.5V,(此种为低电压，主要用于电池供电的红外接纳头上)；2.7V~6.5V（是市场上大部 IC 的设计，此种主要用于 3V 或 5V 供用的电子类产品）,4.5V~6.5V（主要用于家用电器类产品） 遥控器的中心频率要与接纳头所用的频率分歧，这样才干到达好的接纳效果。38KHZ 的为常用。

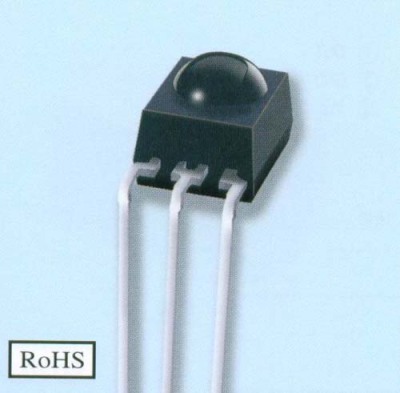

工作电流:静态电流 接纳间隔:这个普通都是消费厂家依自已的测试来停止标识的 ,无实践比照意义，主要还是看能否在自已机台上测试效果。 引脚:接纳头普通有三种脚位。 从左至右:1.GND(接地) 2.Vcc(供电) 3.Vout(信号输出) LED红外接收头工作原理:红外接纳头普通能够接纳 850~1100nm 波段的红外光，其中主要以接纳 940nm 为主（因而配套红外发射管的时分好选择 940 的发射管）。PD 将红外发射管发射出来的光信号转换为微小的电信号，此信号经由 IC 内部放大器停止放大，然后经过自动增益控制、带通滤波、解调变、波形整形后复原为遥控器发射出的原始编码，经由接纳头的信号输出脚输入到电器上的编码辨认电路。
红外接收头就有红外光电二极管。这时，通过扩展等一系列工程，最终将信号调整为电流信号，转换为必要的遥控代码，输出相应的功能。接收头容易受到外部信号的干扰，特别是红外线，因此在接收头的供电两端加上过滤电容器，即VCC和GND之间连接电解电容器和瓷器电容器，容量大小是制造商提供的数据。
TAPwmInit('S',4,'N','N')TA时钟设为SMCLK/4, 通道1、2均为低电平输出 TAPwmInit('A',1,'P',0)TA时钟设为ACLK,通道1高电平输出,通道2不用,被 禁用的PWM通道的输出管脚仍可作为普通IO口使用。 定时器TA设为增计数模式 外部输入(TACLK) 外部输入(TACLK取反) 设置PWM通道1的输出模式。 如果设置为高电平模式高电平PWM输出 从P1.2输出 (不同型号单片机可能不一样) 从P1.2输出 (不同型号单片机可能不一样) 如果设置为低电平模式 低电平PWM输出 从P1.2输出 (不同型号单片机可能不一样) 将定时器TA初始化成为PWM发生器 时钟源=SMCLK ; 无分频; 通道1和通道2均设为高电平模式。 通道1/2的PWM方波周期均设为500个时钟周期 1通道 有效200个时钟周期
