TAPwmInit('S',4,'N','N')TA时钟设为SMCLK/4, 通道1、2均为低电平输出 TAPwmInit('A',1,'P',0)TA时钟设为ACLK,通道1高电平输出,通道2不用,被 禁用的PWM通道的输出管脚仍可作为普通IO口使用。 定时器TA设为增计数模式 外部输入(TACLK) 外部输入(TACLK取反) 设置PWM通道1的输出模式。 如果设置为高电平模式高电平PWM输出 从P1.2输出 (不同型号单片机可能不一样) 从P1.2输出 (不同型号单片机可能不一样) 如果设置为低电平模式 低电平PWM输出 从P1.2输出 (不同型号单片机可能不一样) 将定时器TA初始化成为PWM发生器 时钟源=SMCLK ; 无分频; 通道1和通道2均设为高电平模式。 通道1/2的PWM方波周期均设为500个时钟周期 1通道 有效200个时钟周期
红外遥控系统结构 红外遥控系统的主要部分为调制、发射和接收，如图1所示: 红外遥控是以调制的方式发射数据，就是把数据和一定频率的载波进行“与”操作，这样既可以提高发射效率又可以降低电源功耗。 调制载波频率一般在30khz到60khz之间，大多数使用的是38kHz，占空比1/3的方波，如图2所示，这是由发射端所使用的455kHz晶振决定的。在发射端要对晶振进行整数分频，分频系数一般取12，所以455kHz÷12≈37.9kHz≈38kHz。

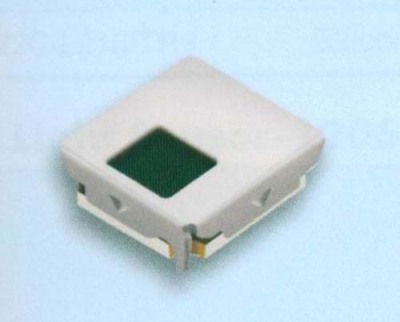

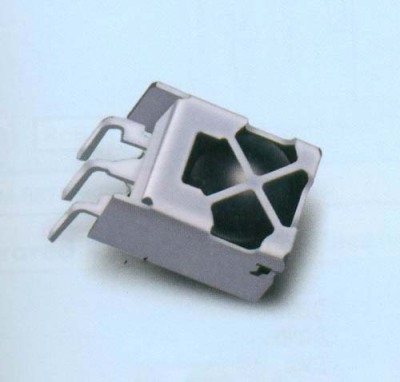

红外接收头就有红外光电二极管。这时，通过扩展等一系列工程，最终将信号调整为电流信号，转换为必要的遥控代码，输出相应的功能。接收头容易受到外部信号的干扰，特别是红外线，因此在接收头的供电两端加上过滤电容器，即VCC和GND之间连接电解电容器和瓷器电容器，容量大小是制造商提供的数据。
一共2个字节，LSB是低字节，MSB是高字节，其中MSb是字节的高位，LSb是字节的低位。大家可以看出来，二进制数字，每一位代表的温度的含义，都表示出来了。其中S表示的是符号位，低11位都是2的幂，用来表示的温度。DS18B20的温度测量范围是从-55度到+125度，而温度数据的表现形式，有正负温度，寄存器中每个数字如同卡尺的刻度一样分布 先根据手册上工作协议过程大概讲解一下。初始化。和I2C的寻址类似，1-Wire总线开始也需要检测这条总线上是否存在DS18B20这个器件。如果这条总线上存在DS18B20，总线会根据时序要求返回一个低电平脉冲，如果不存在的话，也就不会返回脉冲，即总线保持为高电平，所以惯上称之为检测存在脉冲。此外，获取存在脉冲不仅仅是检测是否存在DS18B20，还要通过这个脉冲过程通知DS18B20准备好，单片机要进行操作它了。 实粗线是我们单片机IO口拉低这个引脚，虚粗线是拉低这个引脚，细线是单片机和DS18B20释放总线后，依靠上拉电阻的作用把IO口引脚拉上去的。这个我们前边提到过了，51单片机释放总线就是给高电平即可。
