　　红外遥控编码格式 红外遥控器的编码格式通常有两种格式:NEC 和RC5 NEC 格式的特征: 使用38 kHz 载波频率 引导码间隔是9 ms + 4.5 ms 使用16 位客户代码 使用8 位数据代码和8 位取反的数据代码 不过需要将波形反转一下才方便分析: NEC 协议通过脉冲串之间的时间间隔来实现信号的调制（英文简写PWM） 。 逻辑“0”是由0.56ms的38KHZ载波和0.560ms 的无载波间隔组成； 逻辑“1”是由0.56ms 的38KHZ 载波和1.68ms 的无载波间隔组成； 结束位是0.56ms 的38K 载波。

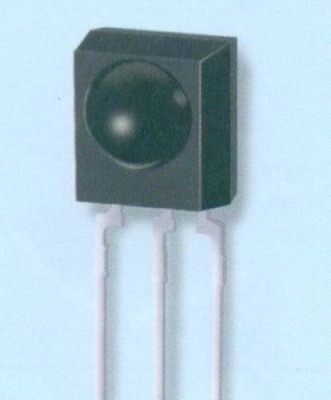

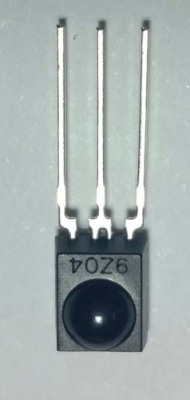

　　一般红外线接收头有VCC电源正极、GND电源负极、OUT输出端三个引脚。包装通常包括铁皮屏蔽和环氧树脂塑料包装，但形状不同，包括芯片、插件、鼻梁、草帽、圆柱体、半球等。不同制造商的接收头引脚顺序和外壳形状不同。

　　LED选择地址线3 LED总使能引脚 数码管显示字符转换表 数码管显示缓冲区 T0重载值的高字节 T0重载值的低字节 初始化红外功能 配置T0定时1ms 配置T0中断为高优先级 接收到红外数据时刷新显示 定时器计数频率 计算所需的计数值 计算定时器重载值 修正中断响应延时造成的误差 定时器重载值拆分为高低字节 清零T0的控制位 配置T0为模式1 加载T0重载值定时器重新加载重载值 TL0 = T0RL; //LED数码管动态扫描 P0 = 0xFF;                //关闭段选位，显示消隐 位选索引值赋值到P1口低3位 P0 = LedBuff[iled];       //相应显示缓冲区的值赋值到P0口 if (iled < 5)             //位选索引0-5循环，因有6个数码管 c文件程序的主要功能就是把获取到的红外遥控器的用户码和键码信息，传送到数码管上显示出来，并且通过定时器0的1ms中断进行数码管的动态刷新。不知道大家经过试验发现没有，当我们按下遥控器按键的时候，数码管显示的数字会闪烁，这是什么原因呢？单片机的程序都是顺序执行的，一旦我们按下遥控器按键，我们的程序就会进入遥控器解码段，而这个解码段的时间比较长，要几十个毫秒，而我们的数码管动态刷新间隔超过了10ms后就会有闪烁的感觉了，因此这个闪烁主要是由于我们程序执行红外解码时，延误了数码管动态刷新造成的。

　　上述所述的工作方式，称为频分制的编码方式。这种频分制工作方式，其优点是可实现多路控制，但缺点是电路复杂，对于路数不多的控制电路，因电路工作原理简单，对一般电子技术人员仍然是有用的5遥控接收解调电路为红外接收解调控制电路，中IC2是LM567。LM567是一种锁相环集成电路，采用8脚双列直插塑封装，工作电压为+4.75+9V，工作频率从直流到500kHz，静态电流约8mA。脚为输出端，静态时为高电平，是由内部的集电开路的三管构成，允许大灌电流为100mA。鉴于LM567的内部电路较复杂，这里仅介绍该电路的基本功能。LM567的、脚外接的电阻(R3+RP)和电容C4，决定了内部压控振荡器的中心频率脚接的电容C3、C4到地，形成滤波网络，其中脚的电容C2，决定锁相环路的捕捉带宽，电容值越大，环路带宽越窄。
