　　这里买的就行，我买了两种一种贵的一种便宜的，结果一样。下面聊聊 怎么发射红外。 PWM波形没必要1:2，1:1也是可以的； 我刚开始用的100ma的红外管，结果不行，后来换成1A的红外管，可以； 实现由很多种方案，简单的就是PWM+定时器。 我为了减少资源，就用了一个 定时器模拟PWM，同时实现计时功能； 说说我的设计思路: 我有8路红外发射； 由于硬件设计导致不是的IO口是PWM输出口，因此用定时器+IO模拟PWM；

　　引导码:9ms的高电平，4.5ms的低电平，用于判断数据帧的开始； 地址码:注意小端在前，如例子中发送的数据是0x59； 地址反码:地址码取反获得，如0x59的反码是0xA6，用于判断数据的正确 命令码:0x16 命令反码:0xe9 如果一直按着某个键值，发送的则是以110ms为周期的重复码，重复码由9ms的高电平，和4.5ms的低电平，以及一个560us的高电平组成，具体如下图Div:时钟分频系数: 1/2/4/8 Mode1:通道1的输出模式 'P'设为高电平输出，'N'低电平 ，0=禁用 Mode2:通道2的输出模式 'P'设为高电平输出，'N'低电平 ，0=禁用 出口参数:1表示设置成功，0表示参数错误，设置失败。 说    明: 在调用PWM相关函数之前，需要调用该函数设置TA的模式和时钟源。 范    例: TAPwmInit('A',1,'P','P')TA时钟设为ACLK,通道1和通道2均为高电平输出

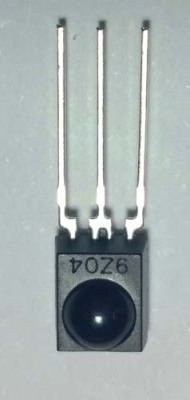

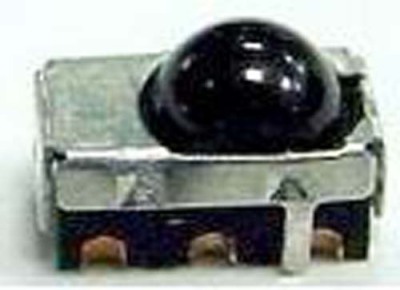

　　红外接收头就有红外光电二极管。这时，通过扩展等一系列工程，最终将信号调整为电流信号，转换为必要的遥控代码，输出相应的功能。接收头容易受到外部信号的干扰，特别是红外线，因此在接收头的供电两端加上过滤电容器，即VCC和GND之间连接电解电容器和瓷器电容器，容量大小是制造商提供的数据。

　　3a和3b是LED的驱动电路，3a是简单电路，选用元件时要注意三管的开关速度要快，还要考虑到LED的正向电流和反向漏电流，一般流过LED的大正向电流为100mA，电流越大，其发射的波形强度越大。 电路有一点缺陷，当电池电压下降时，流过LED的电流会降低，发射波形强度降低，遥控距离就会变小。 所示的射输出电路可以解决这个问题，两个二管把三级管基电压钳位在1.2V左右，因此三级管发射电压固定在0.6V左右，发射电流IE基本不变，根据IE≈IC,所以流过LED的电流也基本不变，这样了当电池电压降低时还可以一定的遥控距离。
