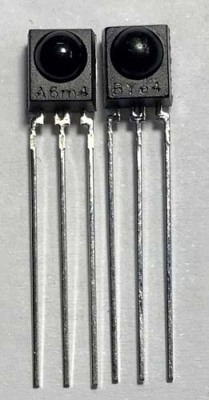

　　从左至右:1.GND(接地) 2.Vcc(供电) 3.Vout(信号输出) 工作原理:红外接收头一般可以接收 850~1100nm 波段的红外光，其中主要以接收 940nm 为主（因此配套红外发射管的时候好选择 940 的发射管）。PD 将红外发射管发射出来的光信号转换为微弱的电信号，此信号经由 IC 内部放大器进行放大，然后通过自动增益控制、带通滤波、解调变、波形整形后还原为遥控器发射出的原始编码，经由接收头的信号输出脚输入到电器上的编码识别电路。

　　上述所述的工作方式，称为频分制的编码方式。这种频分制工作方式，其优点是可实现多路控制，但缺点是电路复杂，对于路数不多的控制电路，因电路工作原理简单，对一般电子技术人员仍然是有用的5遥控接收解调电路为红外接收解调控制电路，中IC2是LM567。LM567是一种锁相环集成电路，采用8脚双列直插塑封装，工作电压为+4.75+9V，工作频率从直流到500kHz，静态电流约8mA。脚为输出端，静态时为高电平，是由内部的集电开路的三管构成，允许大灌电流为100mA。鉴于LM567的内部电路较复杂，这里仅介绍该电路的基本功能。LM567的、脚外接的电阻(R3+RP)和电容C4，决定了内部压控振荡器的中心频率脚接的电容C3、C4到地，形成滤波网络，其中脚的电容C2，决定锁相环路的捕捉带宽，电容值越大，环路带宽越窄。

　　存在脉冲检测过程，首先我们单片机要拉低这个引脚，持续大概480us到960us之间的时间即可，我们的程序中持续了500us。然后，单片机释放总线，就是给高电平，DS18B20等待大概15到60us后，会主动拉低这个引脚大概是60到240us，而后DS18B20会主动释放总线，这样IO口会被上拉电阻自动拉高。 有的同学还是不能够彻底理解，程序列出来逐句解释。首先，由于DS18B20时序要求严格，所以在操作时序的时候，为了中断干扰总线时序，先关闭总中断。然后步，拉低DS18B20这个引脚，持续500us；第二步，延时60us；第三步，读取存在脉冲，并且等待存在脉冲结束。

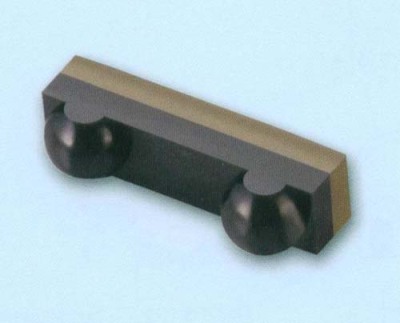

　　红外接收头，也就是红外线接收模组 （InfraRed Receiver Module，简称IRM），它是OPIC（OPtical IC）的一种，OPIC为光电元件与积体电路（IC）的组合元件。为IC化红外线受光元件，将光二极体与特殊指令集积体电路（ASIC）共同组合封装而成的产品，可简化及小型化应用商品之电路设计。
