　　3a和3b是LED的驱动电路，3a是简单电路，选用元件时要注意三管的开关速度要快，还要考虑到LED的正向电流和反向漏电流，一般流过LED的大正向电流为100mA，电流越大，其发射的波形强度越大。 电路有一点缺陷，当电池电压下降时，流过LED的电流会降低，发射波形强度降低，遥控距离就会变小。 所示的射输出电路可以解决这个问题，两个二管把三级管基电压钳位在1.2V左右，因此三级管发射电压固定在0.6V左右，发射电流IE基本不变，根据IE≈IC,所以流过LED的电流也基本不变，这样了当电池电压降低时还可以一定的遥控距离。

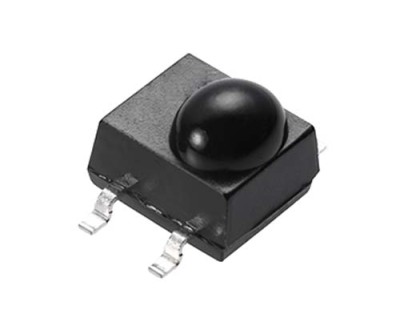

　　红外线接收头是通过红外线发光二极管（LED）发射出去，红外发光二极管（红外发射管）内部构造与普通的发光二极管基本相同。LED红外线发射管必须与LED接收头搭配使用，因此在选型时要特别注意它们发射的红外光信号波长参数是否匹配（最好就从同一厂家订制），否则会影响接收的灵敏度。

　　Infrared。c文件主要是用来检测红外通信的，当发生外部中断后，进入外部中断，通过定时器1定时，首先对引导码判断，而后对数据码的每个位逐位获取高低电平的时间，从而得知每一位是0还是1，把数据码解出来。 红外输入引脚为0时循环检测等待，变为1时则结束本循环 当T1计数值大于0x4000，即低电平持续时间超过约18ms时， 强制退出循环，是为了避免信号异常时，程序假死在这里。返回T1的计数值 INT1中断服务函数，执行红外接收及解码 接收并判定引导码的9ms低电平 时间判定范围为8.5～9.5ms， 超过此范围则说明为误码，直接退出 退出前清零INT1中断标志 接收并判定引导码的4.5ms高电平 时间判定范围为4.0～5.0ms， 超过此范围则说明为误码，直接退出 接收并判定后续的4字节数据 循环接收4个字节 循环接收判定每字节的8个bit

　　LED选择地址线3 LED总使能引脚 数码管显示字符转换表 数码管显示缓冲区 T0重载值的高字节 T0重载值的低字节 初始化红外功能 配置T0定时1ms 配置T0中断为高优先级 接收到红外数据时刷新显示 定时器计数频率 计算所需的计数值 计算定时器重载值 修正中断响应延时造成的误差 定时器重载值拆分为高低字节 清零T0的控制位 配置T0为模式1 加载T0重载值定时器重新加载重载值 TL0 = T0RL; //LED数码管动态扫描 P0 = 0xFF;                //关闭段选位，显示消隐 位选索引值赋值到P1口低3位 P0 = LedBuff[iled];       //相应显示缓冲区的值赋值到P0口 if (iled < 5)             //位选索引0-5循环，因有6个数码管 c文件程序的主要功能就是把获取到的红外遥控器的用户码和键码信息，传送到数码管上显示出来，并且通过定时器0的1ms中断进行数码管的动态刷新。不知道大家经过试验发现没有，当我们按下遥控器按键的时候，数码管显示的数字会闪烁，这是什么原因呢？单片机的程序都是顺序执行的，一旦我们按下遥控器按键，我们的程序就会进入遥控器解码段，而这个解码段的时间比较长，要几十个毫秒，而我们的数码管动态刷新间隔超过了10ms后就会有闪烁的感觉了，因此这个闪烁主要是由于我们程序执行红外解码时，延误了数码管动态刷新造成的。
