　　安装尺寸。如原接收头尺寸较大，则可方便地选用尺寸与之相当的任一型号代换，亦可用体积更小的型号代换。目前有一种外观像塑封三管的微型接收头，用于维修代换十分方便。 引脚顺序。遥控接收头引脚顺序有如下几种:（接收面左侧起）①地、信号输出、电源；②信号输出、地、电源；③地、电源、信号输出等几种形式，代换时应仔细区分。对于引脚顺序相同的可直接按顺序接入，如引脚顺序不对，则可用细导线引接。注意地线与电源线切不可接反，否则通电后接收头立即损坏。

　　f1对f0进行调制，所以IC2的脚的波形是断续的载波，该载波经红外发光二管发送到空间。电路中的关键点A、B、B波形如2所示，其中B是未调制的波形。在5中，选用了555电路作载波振荡器，其目的是说明电路的调制工作原理，即利用大家熟悉的555产生38kHz方波信号，再利用555的复位端脚作调制端，即当脚为高电平时，555是常规的方波振荡器；当脚为低电平时，555的脚处于低电平。脚的调制信号是由ICl的与非门的低频振荡器而获得。 在实际应用中，遥控发射器是3V电池供电，为此只需把555电路ICl剩余的两个与非门组成的38kHz取而代之所示。注意:这里未引用CMOS 4-2输入的“与非”门CD4011作5电路中的编码器和载波发生器，是因为CD4011作振荡产生方波信号时，属于模拟信号的应用。为了电路起振，其工作电压需4.5V以上，而74HC00的CMOS集成电路的工作电压为2V，所以使用3V电源，可以的工作。

　　但并不是的编码器都是如此，比如TOSHIBA 的TC9012，其引导码为载波发射4.5ms，不发射4.5ms，其“0”为载波发射0.52ms,不发射0.52ms,其“1”为载波发射0.52ms,不发射1.04ms。 PPM（脉冲位置调制）:以发射载波的位置表示“0”和“1”。从发射载波到不发射载波为“0”，发射载波到发射载波为“1”。其发射载波和不发射载波的时间相同，都为0.68ms，也就是每位的时间是固定的。

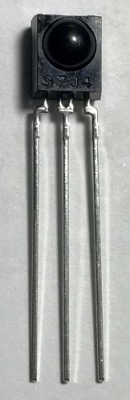

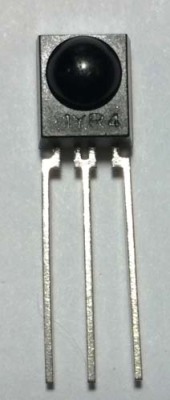

　　LED红外线接收头的种类也有很多，一般会有三个引脚，包括供电脚，接地和信号输出脚。通常生产厂家会将红外接收头和电路集成在一个组件中成为一个一体化的器件，其内部电路包括LED红外线接收头，放大器，限幅器，带通滤波器，积分电路和比较器等。
