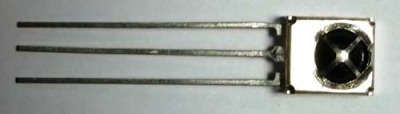

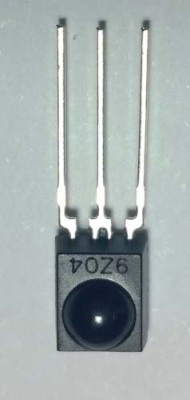

　　一体化红外接收头 红外信号收发系统的典型电路如图１所示，红外接收电路通常被厂家集成在一个元件中，成为一体化红外接收头。内部电路包括红外监测二管，放大器，限副器，带通滤波器，积分电路，比较器等。红外监测二管监测到红外信号，然后把信号送到放大器和限幅器，限幅器把脉冲幅度控制在一定的水平，而不论红外发射器和接收器的距离远近。交流信号进入带通滤波器，带通滤波器可以通过30khz到60khz的负载波，通过解调电路和积分电路进入比较器，比较器输出高低电平，还原出发射端的信号波形。注意输出的高低电平和发射端是反相的，这样的目的是为了提高接收的灵敏度。一体化红外接收头，如图4a、4b所示:

　　我们前边学中断的时候，学到51单片机有外部中断0和外部中断1这两个外部中断。我们的红外接收引脚接到了P3.3引脚上，这个引脚的第二功能就是外部中断1。在寄存器TCON中的bit3和bit2这两位，是和外部中断1相关的两位。其中IE1是外部中断标志位，当外部中断发生后，这一位被自动置1，和定时器中断标志位TF相似，进入中断后会自动清零，也可以软件清零。bit2位是设置外部中断类型的，如果bit2位为0，那么只要P3.3为低电平就可以触发中断，如果bit2位为1，那么P3.3从高电平到低电平的下降沿发生才可以触发中断。此外，外部中断1使能位是EX1。那下面我们就把程序写出来，使用数码管把遥控器的用户码和键码显示出来。

　　接收判定每bit的560us低电平 时间判定范围为340～780us， 超过此范围则说明为误码，直接退出 接收每bit高电平时间，判定该bit的值 时间判定范围为340～780us， 在此范围内说明该bit值为0 因低位在先，所以数据左移，高位为0 时间判定范围为1460～1900us， 在此范围内说明该bit值为1 因低位在先，所以数据左移， 不在上述范围内则说明为误码，直接退出接收完一个字节后保存到缓冲区 接收完毕后设置标志 退出前清零INT1中断标志 大家在阅读这个文件里的代码时，会发现我们在获取高低电平时间的时候做了超时判断if (TH1 >= 0x40)，这个超时判断一方面是应对空间突发的红外干扰信号，如果我们不做超时判断，程序有可能会一直等待下一个跳变才会停止检测，造成程序假死。另外一个方面，遥控器的单按按键和持续按住按键发出来的信号是不同的。我们先来对比一下两种按键方式的信号状态，如图16-9和16-10所示。

　　红外接收头，也就是红外线接收模组 （InfraRed Receiver Module，简称IRM），它是OPIC（OPtical IC）的一种，OPIC为光电元件与积体电路（IC）的组合元件。为IC化红外线受光元件，将光二极体与特殊指令集积体电路（ASIC）共同组合封装而成的产品，可简化及小型化应用商品之电路设计。
