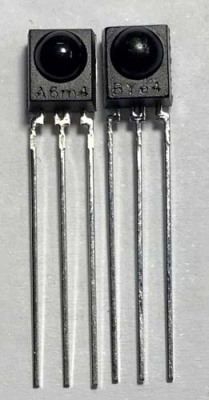

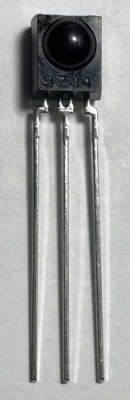

　　那么，如何简单而有效地区分接收头的脚位呢？本文告诉大家一个行之有效的方法:仅凭一块数字万用表，再加几分钟的时间，就可以地判别一体化红外接收头的脚位。而且，结果百分之百的正确！大家知道，一体化接收头有三只引出脚，分别是:Vcc端，接+5V；GND端，接地；DATE端，数据输出。在封装形式上，体积有大有小。一些有金属屏蔽罩，如:TL9408型；一些没有金属屏蔽罩，如:HS0038型。用数字表判别晶体三管的CBE，相信大家已很清楚。即，将数字表拨到晶体管档，先假设晶体三管的某一脚为基B，然后固定一只表笔在这个假设的基上，另一只表笔分别去碰触余下的两个电。如果两次测得的结果相近，则假设成立。且根据测量基时表笔的正负，可知被测管是p管或N管。同理，在用数字表判别红外接收头的三只引出脚时，首先，将数字表拨到欧姆档相应档位（注:笔者用的是200K档位），我们亦先假设其中一只脚为接GND端（即:接地端、亦叫公共端）。只不过，我们不用把表笔固定在这个假设的公共端上，而是直接用表笔去测量另外两只引出脚，即Vcc端和DATE端。如果数字表上没有数字显示，或者，显示的数字要么不稳定，要么渐变以至消失，则假设不成立。需重新假设另一个脚位为公共端，然后，再用数字表去测量另外两只引出脚，即Vcc端和DATE端。记住:当数字表上有测量结果显示，而且数字稳定不变时，先不要理会数字表上的值是多少，即刻调换表笔，重新测量一次。如果这一次测量的结果，同刚刚测量的结果相近时，那么，恭喜，假设成立！

　　红外编解码解析 现有的红外遥控包括两种方式:PWM（脉冲宽度调制）和PPM（脉冲位置调制）。 两种形式编码的代表分别为NEC 和PHILIPS 的RC-5、RC-6 以及将来的RC-7。 PWM（脉冲宽度调制）:以发射红外载波的占空比代表“0”和“1”。为了节省能量，一般情况下，发射红外载波的时间固定，通过改变不发射载波的时间来改变占空比。例如常用的电视遥控器，使用NEC upd6121，其“0”为载波发射0.56ms,不发射0.56ms；其“1”为载波发射0.56ms,不发射1.68ms；此外，为了解码的方便，还有引导码，upd6121 的引导码为载波发射9ms，不发射4.5ms。upd6121 总共的编码长度为108ms。

　　红外接收，红外接收头的主要参数。红外线接收头的主要参数包括工作电流/电压，接收距离，接收角度等。接收距离为铁壳和环氧树脂，抗干扰能力弱，产品设计时接收面无遮挡，接收距离相当好。

　　前者编码器是由生产厂家的人员按红外遥控协议进行编码，而后者适用于一般电子技术人员和电子爱好者的编码。4中的38kHz振荡器即载波信号比较简单，但用的和业余用的也有区别，用的振荡器采用了晶振，而后者一般是RC振荡器。例如彩电红外遥控器上的发射端用了455kHz的晶振，是经过整数分频的，分频系数为12，即。当然也有一些工业用的遥控系统，采用36kHz、40kHz或56kHz等的载波信号。 因红外遥控器的控制距离约10米远，要达到这个，其发射的载波频率(38kHz)要求十分稳定，而非用的RC(38kHz)载波频率稳定性差，往往偏离38kHz甚至很远，这就大大缩短了遥控器的控制距离。
