标准（代表芯片SAA3010）:载波频率为38kHz ；没有简码，点按键时，控制码在1 和0 之间切换，若持续按键，则控制码不变。一个全码可等同于起始码、控制码、系统码、数据码的时间总和，数据0 用“低电平0. 889ms ＋高电平0. 889ms”表示；数据１ 用“ 高电平0. 889ms ＋ 低电平0.889ms”表示，如图3 所示。 位传送方式是采用双相位，位1 和位0 的相位正好相反。在解码时可以用定时采样的方式进行解码，一个位采样二次，分别在位波形的四分之一和四分之三处进行采样，如位1 用这种方法采样的值就是0 和1。当然也可以只采样一次，例如在波形的四分之一处进行采样，然后定时一个波形的周期再采样，这样位1 采样的值就是0。
在上述三种方式中，PPM(脉冲位置编码)和PWM(脉冲宽度编码)两种方式是红外遥控系统中常用的。 红外线信号传输协议 红外线信号传输协议除了规定红外遥控信号的载波频率、编码方式、空号和传号的宽度等外，还对数输的格式进行了严格的规定，以确保发送端和接收端之间数输的准确无误。红外线信号传输协议是为逃行红外信传输所制定的标准，儿乎的红外遥控系统都是按照特定的红外线信专传输协议来进行信号传输的。因此，要紫握红外遥控技术，首先要熟悉红外线信号传输协议以及与之机关的红外线发射和接收芯片。
TAPwmInit('S',4,'N','N')TA时钟设为SMCLK/4, 通道1、2均为低电平输出 TAPwmInit('A',1,'P',0)TA时钟设为ACLK,通道1高电平输出,通道2不用,被 禁用的PWM通道的输出管脚仍可作为普通IO口使用。 定时器TA设为增计数模式 外部输入(TACLK) 外部输入(TACLK取反) 设置PWM通道1的输出模式。 如果设置为高电平模式高电平PWM输出 从P1.2输出 (不同型号单片机可能不一样) 从P1.2输出 (不同型号单片机可能不一样) 如果设置为低电平模式 低电平PWM输出 从P1.2输出 (不同型号单片机可能不一样) 将定时器TA初始化成为PWM发生器 时钟源=SMCLK ; 无分频; 通道1和通道2均设为高电平模式。 通道1/2的PWM方波周期均设为500个时钟周期 1通道 有效200个时钟周期

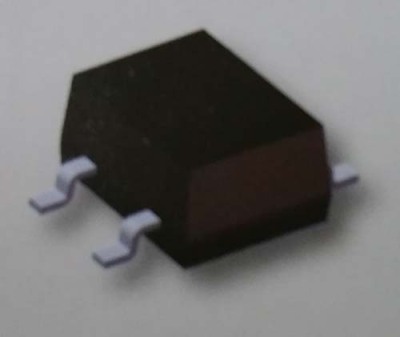

LED红外线接收头的种类也有很多，一般会有三个引脚，包括供电脚，接地和信号输出脚。通常生产厂家会将红外接收头和电路集成在一个组件中成为一个一体化的器件，其内部电路包括LED红外线接收头，放大器，限幅器，带通滤波器，积分电路和比较器等。
