　　第三位是控制位C它在每按下了一个键后翻转， 这样就可以区分一个键到底是一直按着没松手还是松手后重复按。 如图所示是同一按键重复按两次所得波形， 只有第三位是相反的逻辑， 其它的位逻辑都一样。 今天把红外发射功能调试了下，做下总结，希望帮助后来人。这次只讲发射 ，编码格式NEC格式。 红外发射接收电路: 简单的也可以这样: 如果想简单省事，还可以在网上（某宝）购买现成的NEC编码红外解码模块，注意:

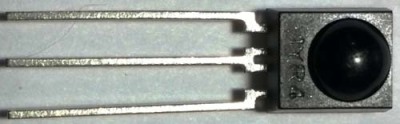

　　正常的通信来讲，接收端要首先对信号通过监测、放大、滤波、解调等等一系列电路处理，然后输出基带信号。但是红外通信的一体化接收头HS0038B，已经把这些电路集成到一起了，我们只需要把这个电路接上去，就可以直接输出我们所要的基带信号了，如图16-6所示。 由于红外接收头内部放大器的增益很大，很容易引起干扰，因此在接收头供电引脚上加上滤波电容，官方手册给的值是4.7uF，我们这里直接用的10uF，手册里还要求在供电引脚和电源之间串联100欧的电阻，进一步降低干扰。

　　LED红外线接收头收到红外信号，然后将信号送到放大器和限幅器，限幅器的作用是把脉冲幅度控制在一定的水平内（因为LED红外线发射管的距离远近不确定），交流信号再进入带通滤波器（可通过30khz到60khz的负载波），然后通过解调电路和积分电路进入比较器，由比较器输出还原成发射端的信号波形。

　　下面通过示例明说通信的整个过程是如何工作的。 数据:假设发送的数据为0xA5，二进制表示:10100101。 编码:就是用一种符号表示码元0，另一种符号表示码元1，然后用两种符号分别代表码元0和码元1。现做如下规定，如图1.2所示。 码元0用560us的高电平和560us的低电平代替；码元1用560us的高电平和1680us的低电平代替，因此数据0xA5的编码结果如图1.3所示.调制:就是把编码数据放到一定频率的载波上面，即使用数据调制载波，形成一串脉冲信号。具体的定义在视频中由详细的解释。下面通过图1.4详细的说明调制的过程。 由图可以观察出，当有高电平的时候，形成载波信号，当为低电平的时候，无载波信号，通过高低电平的变化，产生一串脉冲信号，大家可以通过示波器观察自己产生的脉冲信号是否正确。 发送电路:主要是对脉冲信号的放大，和红外管对脉冲信号的发送，电路的设计有许多种，这里只简单列举一种，如图1.5所示.
