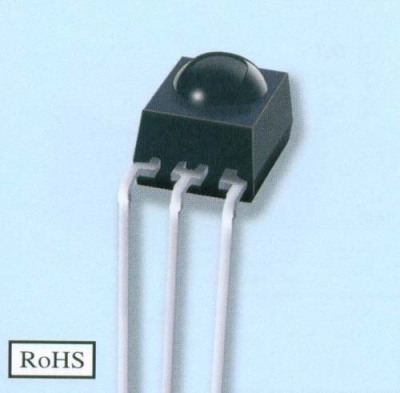

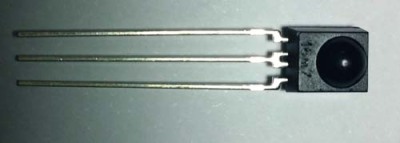

　　红外遥控系统结构 红外遥控系统的主要部分为调制、发射和接收，如图1所示: 红外遥控是以调制的方式发射数据，就是把数据和一定频率的载波进行“与”操作，这样既可以提高发射效率又可以降低电源功耗。 调制载波频率一般在30khz到60khz之间，大多数使用的是38kHz，占空比1/3的方波，如图2所示，这是由发射端所使用的455kHz晶振决定的。在发射端要对晶振进行整数分频，分频系数一般取12，所以455kHz÷12≈37.9kHz≈38kHz。

　　频分制编码的遥控发射器在红外发射端利用(彩电、VCD、DVD等)的红外编码通讯协议作编码器，对一般电子技术人员或业余爱好者来说，是难于实现的，但对路数不多的遥控发射电路，可以采用频分制的方法制作编码器，而对一路的遥控电路，还可以不用编码器，直接发射38kHz红外信号，即可达到控制的目的。是一种一路的红外遥控发射电路，在该电路中，使用了一片ICl高速CMOS型4-2输入的“与非”门74HC00集成电路，组成低频振荡器作编码信号(f1)，用IC2 555电路作载波振荡器，振荡频率为f0(38kHz)。

　　那在原理上，我们如何从电路的角度去实现这个功能呢？ 红外发射原理图 38K载波，我们可以用455K晶振，经过12分频得到37.91K，也可以由时基电路NE555来产生，或者使用单片机的PWM来产生。当信号输出引脚输出高电平时，Q2截止，不管38K载波信号如何控制Q1，右侧的竖向支路都不会导通，红外管L1不会发送信息。当信号输出是低电平的时候，那么38K载波就会通过Q1释放出来，在L1上产生38K的载波信号。这里要说明的是，大多数家电遥控器的38K的占空比是1/3，也有1/2的，但是相对少一些。

　　红外线发射管采用的半导体材料通常是砷化镓（GaAs）、砷铝化镓（GaAlAs）等，以全透明或浅蓝色、黑色树脂封装。目前红外线发射管的应用主要是各类光电检测器的信号源，具体用在遥控、警报和无线通信等方面，如我们在电视遥控器这一类发射设备前端看到的暗红色半透明圆球器件就是LED红外发射管。
